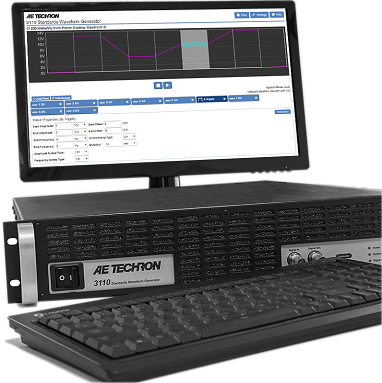

Az AE Techron bemutatta a 3110 típusnevű hullámforma-generátorát

Az AE Techron bejelentette az egyszerű kezelhetőség és kompromisszummentes teljesítmény tükrében tervezett 3110 típusnevű, szabványalapú hullámforma-generátor megoldását. Az új 3110 minden további nélkül kombinálható más AE Techron gyártmányú eszközökkel, így nagyteljesítményű és intelligens EMC-méréstechnikai megoldásokat gyors fejlesztését támogatja. A 3110 sok olyan elemet tartalmazó tesztkönyvtárral érkezik, amelyeket a gépjárműiparban és repülőiparban egyaránt széles körben használnak. Az alapkönyvtárban foglalt mérések módosíthatók és jövőbeli használat céljára el is tárolhatók a 3110-ben, amely összesen több mint 300 ezer komplett teszt eltárolására elegendő hellyel rendelkezik.

Az új generátor DC ofszeteléssel vagy anélkül alkalmas szabványkövető jelek és hullámformák előállítására. A kimenet frekvenciája, amplitúdója és DC ofszetje lehet rögzített vagy sweepelt, amely utóbbi lehet lineáris, logaritmikus vagy exponenciális is. A műszer képes kiesések és túllövések generálására is nem kevesebb, mint 3 µs felfutási és lefutási időkkel. Az egyedi jelek tartama akár 10 µs … 49 nap is lehet, a kimeneti hullámosság frekvenciája 300 kHz-ig is elmehet.

A 3110 egyedi hullámforma-szabályozási funkciói lehetővé teszik komplex hullámformák létrehozását, amelyek tartalmazhatnak ismétlődő hullámforma-szekciókat akár négy változó egyidejű változásával. A mérések a 3110 könyvtárából importálhatók és összekapcsolhatók, így akár olyan, több mérést egyesítő programok is létrehozhatók, amelyeknél szintén elérhető az ismétlés, hurokfuttatás vagy triggervezérlés lehetősége.

A 3110 tökéletesen összeférhető a többi AE Techron gyártmányú műszerrel, ami széles körű gépjárműipari és repülőipari mérések végrehajtását teszi lehetővé a hangfrekvenciás sávban. A cég 7000-es sorozatú erősítői között biztosan van olyan, amely kielégíti a kimenetre vonatkozó követelményeket, két vagy több erősítő összekötésével pedig további lehetőségek nyílnak meg kimeneti feszültség vagy áram tekintetében. Ha a 3110-et egy 7000-es sorozatú erősítővel kombinációban használják, a 3110 intelligens rendszervezérlőként viselkedik, és folyamatosan megfigyelés alatt tartja az erősítő állapotát. Ha az erősítőben hibaesemény következik be, a 3110 azonnal megállítja a mérést, időt megtakarítva és elkerülve a károsodás lehetőségét.

A 3110 hullámforma-generátor és 7000-es sorozatú erősítők együttesen egy intelligens, moduláris mérőrendszert alkotnak. Gépjárműipari tesztelések során elérhető a 13,5 V_DC feszültség akár 100 V nagyságrendű túllövéssel, illetve a 15 … 240 A_DC folyamatos teljesítmény is rendelkezésre áll. Repülőipari tesztelésnél elérhető a 14 V_DC/28 V_DC vagy 115 V_AC/230 V_AC feszültség akár 360 V_AC túllövéssel is.

További információ:  http://www.aetechron.com/IND-EMC-3110.shtml.
