Az új 3 GHz oszcilloszkóp PicoScope 6428E-D

16.05.2024 07:37

3 GHz sávszélesség, 10 GSa/s mintavételezési sebesség – ez az új oszcilloszkóp PicoScope 6428E-D

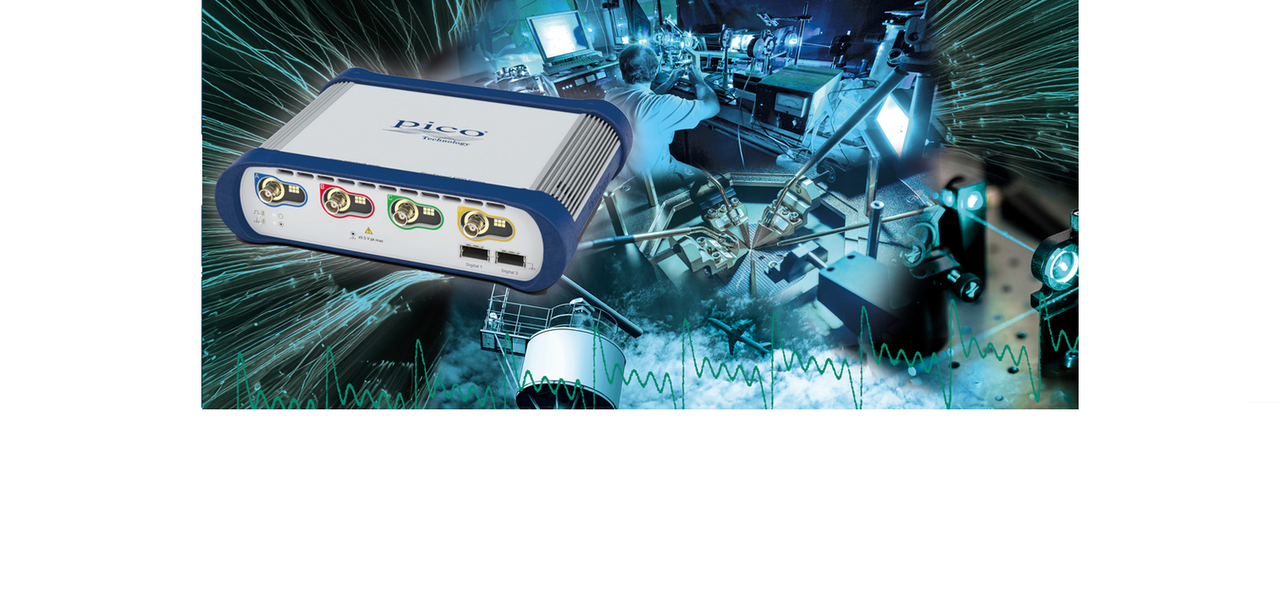

A Pico Technologies bemutatott egy új tagot a PicoScope 6000E USB oszcilloszkóp családjába - a 6428E-D-t, amely 3 GHz-ig képes jeleket mérni és rögzíteni.

Az új oszcilloszkóp négy 50Ω csatornával rendelkezik, ±500 mV bemeneti sávval és 3 GHz sávszélességgel. Igény esetén a külső csillapítókkal vagy mérőfejekkel kiegészíthető az oszcilloszkóp annak érdekében, hogy nagyobb amplitúdójú jeleket biztonságosan lehessen mérni. A FlexRes architektúrának köszönhetően a bemeneti csatornák függőleges felbontása 8, 10 vagy 12 bit lehet. A mintavételezési ráta legfeljebb 8 bites felbontás esetén 10 GSa/s, 10 bites felbontás esetén 5 GSa/s, és 12 bites felbontás esetén 1,25 GSa/s. A maximális felvételi hossz 8 bites módban 4 GSa/s, 10/12 bites módban 2 Gsa/s. Ennek eredményeként egy 200 ms hosszú jel rögzíthető és tárolható 10 GSa/s mintavételezési sebesség mellett. Az oszcilloszkópot akár 16 logikai  csatornával is bővíthető.

Felhasználói felületként a bevált és folyamatosan frissített PicoScope 7 szoftverkörnyezet szolgál. A kommunikáció a PC-vel az USB buszon keresztül történik. A maximális mérési átviteli sebesség akár 360 MSa/s 8 bites minták esetén, vagy 180 MSa/s 10/12 bites mintáknál USB 3.0 kapcsolat esetén.

A PicoScope 6428E-D oszcilloszkóp saját mérőrendszerébe vagy más berendezésébe történő egyszerű integrálásához ingyenes PicoSDK fejlesztőkészlet áll rendelkezésre, amely Windows, macOS és Linux illesztőprogramokat tartalmaz.

További információkat a PicoScope 6428E-D-ről megtalálhat a webáruházunkban vagy az alábbi adatlapon:
