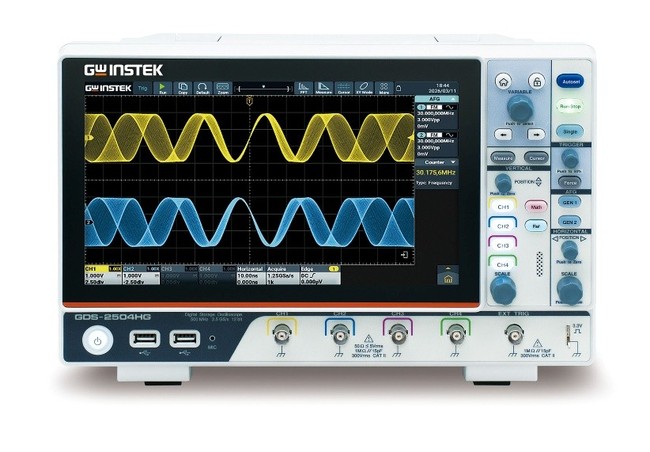

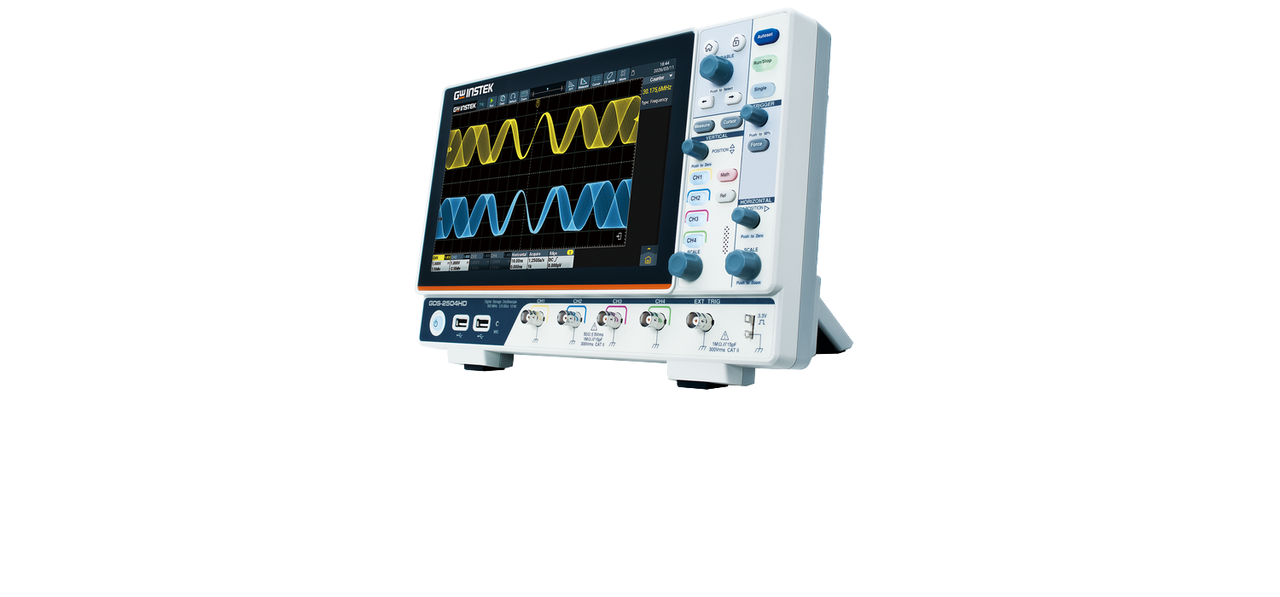

GW Instek GDS-2000HD/HG 12 bites oszcilloszkópok

A laboratóriumokban nagy pontosságra van szükség – gyakran a méret és a költségek rovására. A terepi alkalmazásoknál a könnyű hordozhatóság a legfontosabb – ami általában a pontosság rovására megy. Az oktatási környezetben pedig a korlátozott költségvetés miatt gyakran kompromisszumot kell kötni a funkciók tekintetében. Más szóval, nehéz mindent egyszerre megkapni.

A GW Instek GDS-2000HD/HG 12 bites hardveres nagy felbontásával és kompakt kialakításával minden alkalmazási terület igényeit kielégíti, miközben kiváló ár-érték arányt és innovatív, Android-alapú intelligens felhasználói élményt nyújt.

Főbb jellemzők:

• Sávszélesség: 250, 350 és 500 MHz
• Függőleges pontosság: ≥ 5 mV ± 1,5%
• Vízszintes pontosság: ±1 ppm
• Maximális mintavételi sebesség: 2,5 GSa/s
• Memória mélység: 500 Mpts (350/500 MHz), 100 Mpts (250 MHz)
• 5 féle soros busz trigger és dekódolás standardon: RS232/UART, I2C, SPI, CAN, LIN
• 10,1 hüvelykes multi-touch kijelző
• USB-C tápellátási interfész​

Elérhető modellek:

Főbb előnyök

12 bites hardveres nagy felbontás: A részletek jelentik a különbséget – búcsút inthet a kvantálási zajjal teli, durva hullámformáknak. A GDS-2000HD/HG egy újonnan tervezett 12 bites analóg-digitális átalakítóval (ADC) rendelkezik, amely 4096 szintű vertikális kvantálást biztosít a dinamikatartomány és a hullámforma tisztaságának javítása érdekében.

1,5%-os függőleges pontosság: megbízható reprodukálás, kompromisszumok nélkül. A DC-erősítés pontosságát a szigorú 1,5%-os szintre emeltük. Ez biztosítja, hogy a képernyőn látható kép pontosan tükrözze a nyomtatott áramköri lapon zajló folyamatokat, akár szigorú teljesítményveszteség-számításokat végez, akár gyenge orvosi elektronikus jeleket erősít.

1 ppm-es vízszintes pontosság: Az időalap pontossága a frekvencia- és fáziselemzés alapja. A legtöbb versenytárs 5 ppm vagy 10 ppm pontosságot kínál, de a GDS-2000HD/HG, 1 ppm-es belső óra pontosságával, a legmegbízhatóbb időzítés-ellenőrzési megoldás.

All-in-One elemzés

Nincs többé szükség külön fizetendő opciókra  az alapvető funkciókért. A leggyakrabban használt hibakereső eszközök alapfelszereltségként szerepelnek, így valódi „all-in-one” mérési élményt nyújtanak:

Alapfelszereltségként 5 féle soros logikai dekódolást kínál: beépített RS232/UART, I2C, SPI, valamint a járműiparban és az iparban általánosan használt CAN és LIN triggerelési és dekódolási funkciók, amelyek egy pillantásra áttekinthetővé teszik a kommunikációs protokollok hibakeresését.

1 millió pontos FFT-elemzés: példátlan vertikális és vízszintes felbontást biztosít a frekvenciatartomány-elemzéshez, könnyedén azonosítva az EMI-zavarforrásokat és a rejtett zajokat.

Átfogó paramétertstatisztika: 14 beépített trigger-típus és 43 automatikus mérési paraméter (statisztikai funkciókkal együtt), valamint digitális feszültségmérő (DVM), hatjegyű frekvenciaszámláló és digitális szűrők integrálásával minden rendszerellenőrzési igényt kielégít.

A terepi tesztelésre tervezve

Hordozható labor (Type-C tápellátás támogatása): A mindössze körülbelül 3,2 kg-os, könnyű kialakítás feloldja az oszcilloszkópok hagyományos korlátait, amelyek szerint azok a laboratóriumi asztalra vannak szorítva. A Type-C tápellátás támogatása lehetővé teszi, hogy egyszerűen végezzen mobil méréseket gépjármű-útpróbák során, kültéri elektromechanikus berendezések karbantartásakor vagy ipari környezetben, csupán egy powerbank magával vitelével.

HG modellek (beépített tetszőleges hullámforma-generátor)

A teljes körű inger- és válaszvizsgálatot igénylő fejlett alkalmazásokhoz a HG modellek átfogóbb megoldást kínálnak:

50 MHz-es tetszőleges hullámforma-kimenet: 28 beépített, gyakran használt hullámforma, beleértve a mérnöki, matematikai, orvosi és trigonometrikus függvényeket.

Hullámforma-másolás egy kattintással: Az oszcilloszkóppal rögzített valós rendellenes hullámformák közvetlen és tökéletes újrateremtése a generátor segítségével extrém terheléses tesztekhez.

Frekvenciaválasz-elemzés (Bode-diagram): A tápegység-tervező mérnökök számára elengedhetetlen eszköz, amely intuitív elemzést nyújt a kapcsolóüzemű tápegységek és szűrőáramkörök rendszerstabilitásáról és fázistartalékairól.
