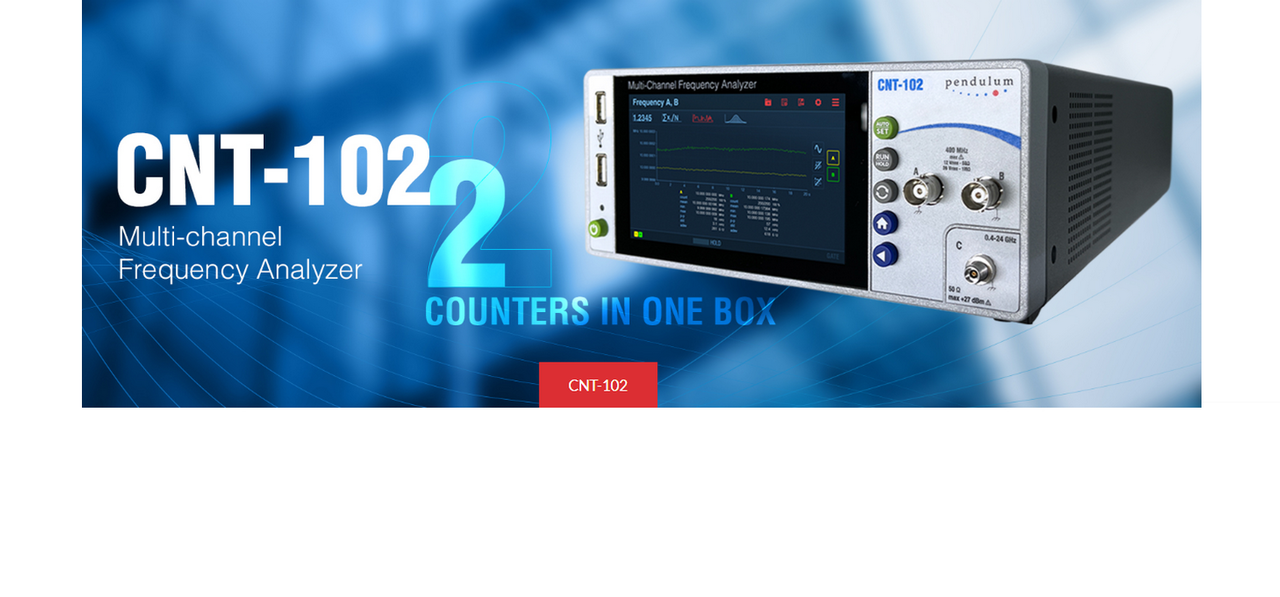

A Multi-csatornás Frekvencia Számláló/Analyzer Pendulum CNT-102

A Pendulum CNT-102 egy új modell a Pendulum CNT-100 számláló családban. Képes párhuzamosan követni frekvenciát, fázist vagy időt 2 bemeneti csatornán a nagy grafikus kijelzőn. Az eszköz 14 ps felbontással rendelkezik, akár 13 számjegyes frekvenciafelbontással, és 1M eredmény/mp mérési sebességgel.

• Kiemelkedő teljesítmény: 2 csatornás, ultramagas sebesség és 14 ps felbontás

Az ultramagas felbontás jobb betekintést nyújt a DUT tervezésbe, gyorsabb eredményeket biztosít a idő közötti fázisösszehasonlításokban, pontosabb kalibrálást tesz lehetővé, és lehetővé teszi nagyon kis idő/fázisváltozások rögzítését. Képes vagy két párhuzamos jelet 14 ps felbontással/időbélyeggel követni és összehasonlítani, 1µs sebességgel a mintavételek között mindkét csatornában. A CNT-102 rendelkezik egyedülállóan párhuzamos és független két 400 MHz-es csatornával, valamint akár 24 GHz-ig terjedő opcionális RF bemenettel.

• Kiemelkedő használhatóság - színes érintőképernyő és intuitív menük

A nagy színes érintőképernyő intuitív menüivel lehetővé teszi, hogy egyszerűen az ujjbegy érintésével végezd el a beállításokat. Vagy csatlakoztatható egy egér az USB host porton, és az egér kattintással végezheti el a beállításokat a kijelzőn. Vagy használhatja a web-szerver interfészt a CNT-102 nagy PC-kijelzőn. Az intelligens AUTO SET segít a legjobb beállítások megvalósításában minden mérési funkciónál.

• Teljes rugalmasság a távvezérléshez

A CNT-102 standardként rendelkezik Gbit Ethernet interfésszel. Ezenkívül elérhető egy USB 2.0 kommunikációs interfész is. Az eszközt bárhol a világon meg tudod közelíteni és vezérelni az integrált web szerver segítségével.

• Rugalmas konfiguráció

A CNT-102 tetszőlegesen konfigurálható, hogy megfeleljen a teljesítményigényeknek és/vagy költségvetésnek. Opcionálisan hozzáadható harmadik csatorna RF frekvencia mérésekhez (választható 3, 10, 15, 20 vagy 24 GHz-es tartomány között), választható 3 időbázis-oszcillátor opció közül, opcionálisan hozzáadható pulzusgenerátor 0,5 Hz-től 100 MHz-ig  vagy opcionális TIE (Time Interval Error) mérés.

• Moduláció elemzés

A CNT-102 beépített moduláció elemzéssel rendelkezik, amely megjeleníti a frekvencia változásokat az idő függvényében. A magas felbontásnak és a magas mérési sebességnek köszönhetően követheti és ellenőrizheti például FM, FSK, BPSK, PWM, PPM és más időbeli, fázisbeli vagy frekvencia modulációs rendszereket, frekvencia sweepelést, frekvencia tranzienst, frekvencia instabilitást beleértve a jittert.

Részletesebb információkért tekintse meg a Pendulum CNT-102 adatlapot:
