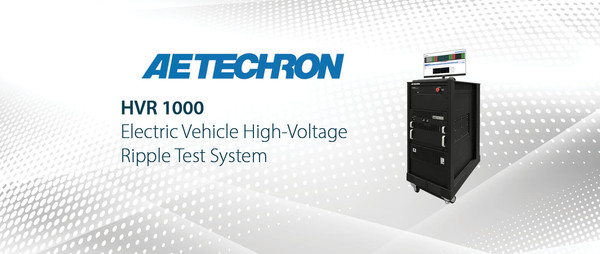

AE Techron HVR 1000: Nagyfeszültségű rippler rendszer az e-mobilitás és a repülőgépipar számára.
Megoldás az igényes tesztekhez
Az elektromos járművek (EV-k) és az elektromos repülőgép-rendszerek egyre növekvő elterjedésével egyre nagyobb az igény a pontos nagyfeszültségű komponensek tesztelésre. Az egyik kritikus paraméter a hullámosság – a gyors és ismétlődő feszültségingadozások, amelyek az egyenáramú jelre szuperponálódnak. Ezek a zavarok negatívan befolyásolhatják a megbízhatóságot, az elektromágneses kompatibilitást (EMC) és a biztonságot. Az AE Techron a fejlett HVR 1000 nagyfeszültségű tesztrendszerrel válaszol ezekre a kihívásokra.
Mi a HVR 1000?

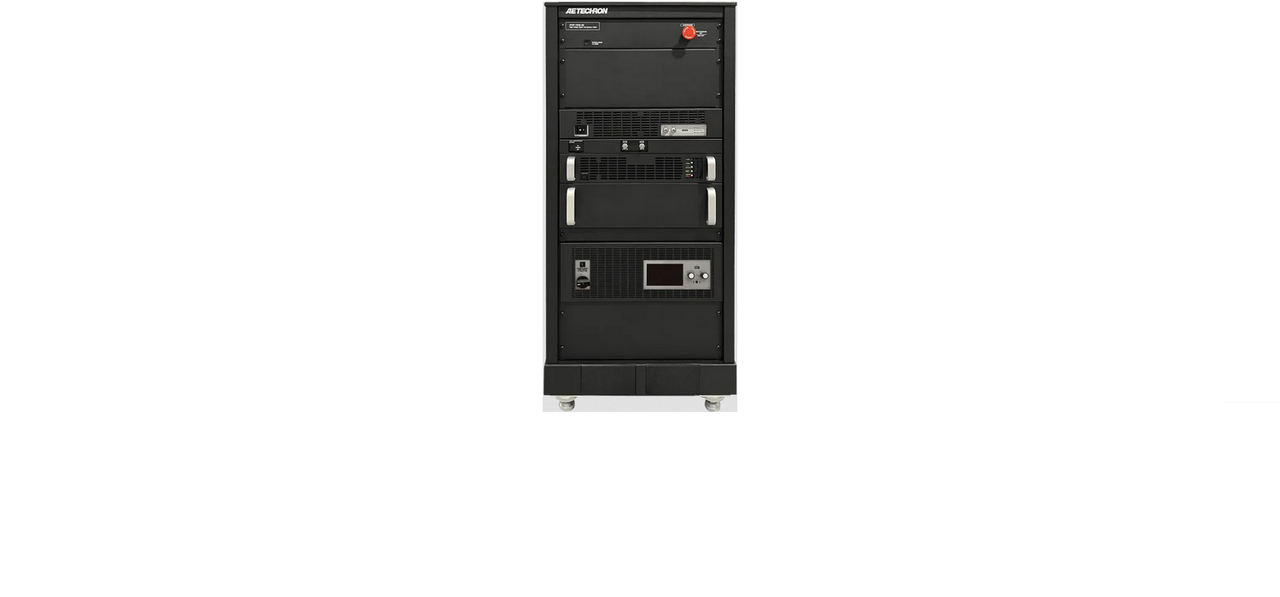

Az AE Techron HVR 1000 egy komplett nagyfeszültségű hullámosság-tesztrendszer, amelyet az alkatrészek hullámfeszültségekkel szembeni immunitásának felmérésére terveztek 10 Hz-től 200 kHz-ig terjedő tartományban, akár 50 Vp és 200 Ap kimenettel. Akár 1000 VDC és 60 kW kimeneti teljesítménnyel a rendszer széles körű autóipari és repülőgépipari tesztalkalmazásokat támogat.
Főbb jellemzők és előnyök
1. Nagyfokú rugalmasság és pontosság
A HVR 1000 szinuszos, trapéz, négyszög és egyedi hullámformák generálását támogatja a frekvencia és amplitúdó precíz szabályozásával. Pontosan reprodukálja a szabványosított és valós világbeli hullámformákat, beleértve a harmonikusokat is – ami elengedhetetlen olyan szabványoknak való megfeleléshez, mint a Stellantis C_ET_03_HV_V és a VW EHV-08.
2. Iparági szabványoknak való megfelelés
A rendszer számos nemzetközi vizsgálati szabványnak megfelel, vagy azokat támogatja, beleértve:
- ISO 21498-2
- MBN LV123
- VW 80300 és VW 80303
- MAN CVS 43:2021-01
- Stellantis CS.00245 3.
3. Eszközbiztonság és -védelem
A HVR 1000 többrétegű túlfeszültség, túláram és túlmelegedés elleni védelemmel van felszerelve, így automatikusan leállhat a vizsgált eszköz védelme meghibásodása esetén. A gyors hibakikapcsolás és a precíz feszültségrögzítés biztosítja az érzékeny alkatrészek, például az épületfelügyeleti rendszerek és a inverterek biztonságos vizsgálatát.
4. Jövőre felkészített kialakítás
A fő modell mellett az AE Techron a HVR 1000RG-t is kínálja, egy kizárólag hullámgenerátorral működő verziót azoknak a laboratóriumoknak, amelyek már rendelkeznek egyenáramú tápegységgel. Mindkét rendszer a 3110A szoftvert használja, amely több mint 3600 előre definiált tesztet tartalmazó tesztszabvány-könyvtárat tartalmaz.
A HVR 1000 modern, nagy teljesítményű és biztonságos megoldást kínál a nagyfeszültségű hullámteszteléshez az elektromos mobilitás és a repülőgépipar területén. Rugalmasságával, szabványokon alapuló profiljaival és fejlett hullámforma-képességeivel ideális választás mind fejlesztési, mind megfelelőségi teszteléshez.
További információk az AE Techron weboldalán ITT találhatók.
Letölthető dokumentumok:
-
HVR 1000 High-voltage test system – Data sheet méret: 215.57 kB
-
High Voltage Ripple Testing For Electric Vehicles and Aircraft – Application note méret: 4.42 MB
-
HVR 1000 initial test coverage méret: 4.3 MB
