Új adatgyűjtési platform elérhető a GW Instektől: DAQ-9600

08.11.2023 07:28

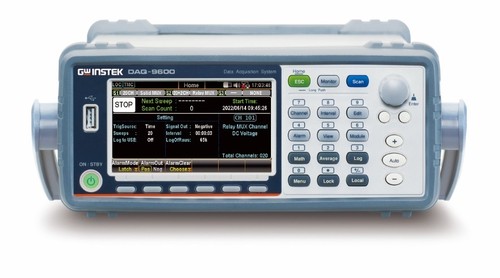

GW Instek DAQ-9600

A GW Instek DAQ-9600 adatgyűjtője olyan moduláris adatgyűjtő rendszer, amely nagy rugalmassággal és teljesítménnyel rendelkezik. A mainframe-ban 3 modulhely van és egy beépített precíziós 6 1/2 digitális DMM. Emellett 5 modul áll rendelkezésre a különböző mérési igények kielégítésére. A terméktulajdonságok elemzésére, illetve a rendszertesztelésre vagy hibadiagnosztikára, valamint a gyártásra irányuló kutatás-fejlesztéshez egy rugalmas és nagy teljesítményű adatgyűjtő rendszer bővítésével hatékonyan képes kielégíteni a különböző mérési követelményeket, amelyek egyszerűbbé, gyorsabbá és megbízhatóbbá teszik az átfogó vizsgálatokat.

Főbb jellemzők:

  • Nagy, 4,3”-os színes TFT kijelző
  • 3 slotos mainframe, beépített 6 ½ számjegyű DMM-mel
  • A DCV pontosság 0,0035%-os
  • 5 választható kapcsolómodul
  • Akár DC 600V / AC 400V feszültségmérés (DAQ-909 modul)
  • Akár 450 csatorna/s mintavételezési sebesség
  • Akár 100k pont belső memória
  • 14 különböző bemeneti jelet mér és alakít át:
    • Hőmérséklet termoelemmel, RTD-kkel és termisztorral; DC/AC feszültséggel; 2- és 4-vezetékes ellenállás; frekvencia és periódus; DC/AC áram és kapacitás; Deformációmérés nyúlásmérőkkel (közvetlen, Wheatstone-híd)
  • USB-tároló támogatás az adatok másolásához/naplózásához önálló üzemmódban
  • Interfész: Digit I/O, LAN, USB HOST/eszköz és mini GPIB (opcionálisan)

A teljes specifikációval ellátott adatlap INNEN tölthető le.

A DAQ-9600 és a modulok árai megtekinthetők webáruházunkban.

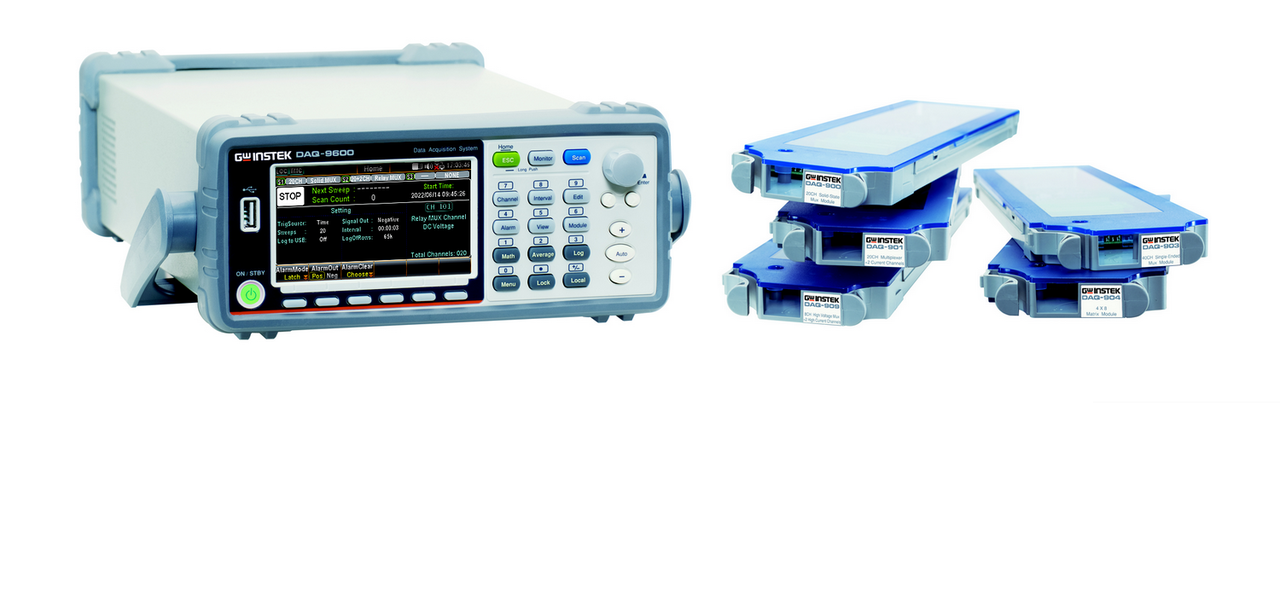

Testreszabott konfiguráció a változó igényekhez

A DAQ-9600 3 modulbemenettel rendelkezik. Mindegyike használható a kiválasztott modulok telepítésére és vezérlésére. Emellett 5 különböző modul áll rendelkezésre különböző mérési igényekhez. Ezek a modulok általános célú modulokat, többfunkciós modulokat, mátrixmodulokat, valamint nagyfeszültségű és nagyáramú modulokat tartalmaznak. A felhasználók kiválaszthatják, keverhetik és összeilleszthetik ezeket a modulokat a kívánt funkciók eléréséhez. Az egyes modulok mérési csatornái egymástól függetlenül konfigurálhatók - beleértve a mérési funkciót, a tartományt, a sebességet és a fejlett mérési funkciókat -, például az offset kompenzációt. A DAQ-9600 akár 60 kétcsatornás, 120 singe-ended vagy 96 mátrix keresztpontos mérést tud elvégezni egy half-rack méretben, ami munkaterületet és költséget takarít meg az összetett és változatos mérési feladatok elvégzésekor.

Pontos vizsgálat és mérés

A DAQ-9600 teszt- és mérési alapja egy 6 1/2-számjegyű digitális multiméter, amely ipari minőségű DMM funkcióival és teljesítményével rendelkezik. Így 14 különböző bemeneti jelet képes konvertálni és mérni. A nagy felbontás mellett nagy pontosságot biztosít (egy éves kalibrációs időszakon belül):  0,0035%-os alap DC feszültségi, 0,05%-os AC feszültségi és 0,01%-os az ellenállási pontosság. Ennek a DMM-nek a funkciói használhatók általános célú modulokkal (DAQ-900/DAQ-901), többfunkciós modullal (DAQ-903) és nagyfeszültségű és nagyáramú modullal (DAQ-909) is. Minden multiplexer modul " disconnect before connect " mintavételezést alkalmaz annak biztosítására, hogy egyszerre csak egy csatorna (vagy csatornapár) legyen zárva.

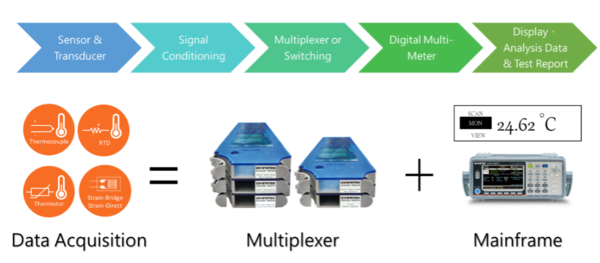

Beépített jelkondicionálás

A DAQ-9600 nem támaszkodik külső vagy csatlakoztatható jelkondicionáló modulokra a DC feszültségtől eltérő funkciók kezeléséhez, ami így nemcsak nagymértékben csökkenti a rendszerbe való külső vezetékek által keltett zajokat és hibákat, hanem javítja a megbízhatóságot. Ugyanakkor nincsenek benne felesleges kábelek, vezetékelosztó dobozok és jelkondicionáló alkatrészek, amelyek nélkül gyorsabb és egyszerűbb a konfiguráció. Például a hőmérsékletmérésnél a hőelemek mérését gyakran kíséri Seebeck-effektus (termoelektromos jelenség, amikor két különböző elektromos vezető vagy félvezető közötti hőmérsékletkülönbség feszültségkülönbséget okoz két anyag között). Minden DAQ-9600 modul Cold Junction kompenzációt biztosít (a DAQ-904 kivételével), hogy maximális pontosságot érjük el az összes hőelemmérő csatorna számára, elkerülve a hőmérséklet-hosszabbító vezetékek alkalmazását a külső hidegcsatlakozásokkal, ami növelhetné a zajt és a rendszerbe történő külső vezetékek által keltett hibákat.

Belső memória és USB tároló

A DAQ-9600 képes 100k beépített memória kapacitással tárolni a mérési eredményeket anélkül, hogy a számítógéphez kellene csatlakoztatni. A felhasználók így először tárolhatják a mérési eredményeiket a műszerben, majd később csatlakoztathatnak egy számítógépet az adatgyűjtéshezés mentéshez. Ezenkívül a nagyobb memóriakapacitás érdekében a DAQ-9600 támogatja az USB-tároló funkciót is, amelybe közvetlenül menthet le adatokat egy külső USB flash meghajtóra, vagy másolja a belső beépített memória adatait a flash meghajtóra nyomon követés, elemzés céljából.

Az adatgyűjtés és az elemzés egyszerűsítése

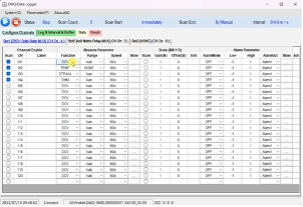

A DAQ-9600 LAN-t, USB-t és GPIB-t (opcionálisan) kommunikációt biztosít, hogy megfeleljen az igénybe vehető és a legszokványosabb távvezérlő interfész követelményeinek. A felhasználóknak biztosítva van az ingyenes adatgyűjtő szoftver (DAQ-Data Logger), amellyel további előnyeit élvezhetik a tesztek egyszerű és gyors beállításaihoz, mérési adatok beszerzéséhez és tárolásához, valamint valós idejű megfigyelések és elemzések elvégzéséhez a mérési folyamat során. Ha interfészként LAN-t használunk, akkor könnyen kapcsolódhat a vállalati hálózathoz, hogy mérési adatokat gyűjtsön és tároljon a központi adatbázisban. A beépített grafikus webes felületen keresztül egy általános webböngészőt (például Chrome, IE) is használhat a tesztek és mérések konfigurálására, vizsgálati listák definiálására és végrehajtására, hogy a programozásra fordított időt csökkentse.
