HIOKI PW4001 Hordozható, 4 csatornás teljesítményelemző ±0,04% pontossággal

Precízió és hordozhatóság tökéletes kombinációja

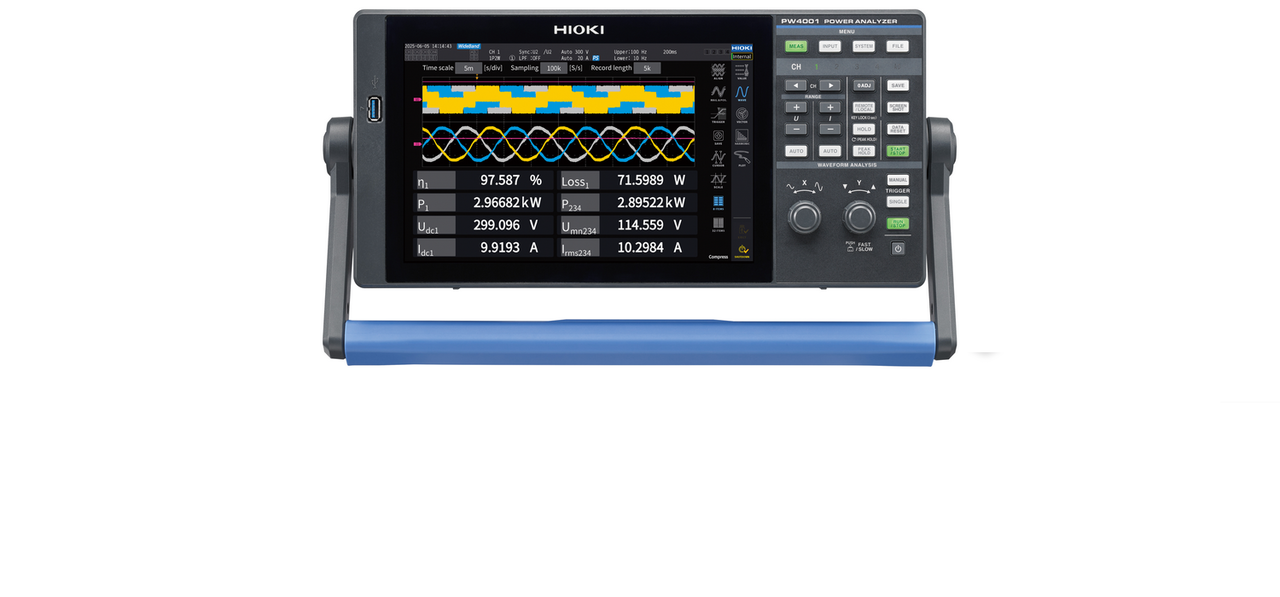

A HIOKI PW4001 egy hordozható, 4 csatornás teljesítményelemző, amely kompakt kialakítást és laboratóriumi szintű precizitást ötvöz. ±0,04% pontossággal DC és 600 kHz közötti frekvenciatartományban, valamint ±0,03% rdg. ±0,01% f.s. DC és 50/60 Hz esetén, biztosítja a WLTP (Worldwide harmonized Light vehicles Test Procedure) teszteléshez, a DC-DC átalakító hatékonyságának értékeléséhez és más igényes mérési feladatokhoz szükséges pontosságot a kutatás-fejlesztés, a gyártás és a terepi környezetben.

A teljesítményelemző 1500 V DC (CAT II) és 1000 V DC (CAT III) közvetlen feszültségbemenetet támogat, lehetővé téve a méréseket olyan nagyfeszültségű környezetekben, mint a fotovoltaikus inverterek és más modern áramátalakító rendszerek. Ezenkívül a PW4001 CAN bemeneti funkciója lehetővé teszi az akkumulátor feszültségértékek CAN kommunikáción keresztüli lekérését, így a teljesítmény közvetlen feszültségmérő nélkül is kiszámítható. Ez különösen fontos olyan környezetekben, ahol biztonsági okokból nehéz a terminálokhoz közvetlenül hozzáférni, például teljesen összeszerelt elektromos járművek tesztelése esetén.

A  négycsatornás kialakítás, a nagy pontosság és a széles frekvenciasávszélesség kombinációja miatt a PW4001 ideális egyfokozatú átalakítók hatékonyságának tesztelésére. Tipikus alkalmazási területei az energiatároló rendszerek (ESS) átalakítói, valamint a hőszivattyúkban, kompresszorhajtásokban és alapvető ipari motorhajtásokban használt inverter fokozatok, ahol egyidejűleg mérhető a DC bemenet és az AC kimenet.

Főbb jellemzők

• Alapvető pontosság: ±0,04%
• Frekvenciasávszélesség: DC, 0,1 Hz – 600 kHz
• Üzemi hőmérséklet-tartomány: -20 °C és 50 °C között
• CAN / CAN FD kimenet és bemenet
• Automatikus fáziseltolódás-korrekció Hioki áramérzékelőkhöz

Tipikus alkalmazások

• WLTP (világszerte harmonizált könnyű járművek tesztelési eljárása) tesztelés
• DC-DC átalakító hatékonyságmérése
• Inverter hatékonyságmérése
• Motor hatékonyságmérése

Szenzor kommunikáció és fáziskorrekció

Az áramméréshez a HIOKI széles választékban kínál speciális szenzorokat, a kis áramerősségű kompakt kapcsoktól a több kiloamperes nagy sávszélességű próbákig. Mivel mind az analizátor, mind az érzékelők egyetlen gyártótól származnak, közvetlenül kommunikálnak egymással, automatikusan kicserélve a kalibrációs és korrekciós adatokat. A HIOKI PW4001 teljesítményelemző 0,001° felbontással alkalmaz fáziseltolási korrekciókat, minimalizálva a hibákat és biztosítva, hogy minden érzékelő teljes potenciálját kihasználja. A HIOKI nagy pontosságú árammérő bilincsei különösen kiemelkedőek, mivel képesek gyorsan és biztonságosan mérni az áramot teljes rendszereken, közvetlen vezetékek nélkül.

DC működés és hosszú távú rögzítés

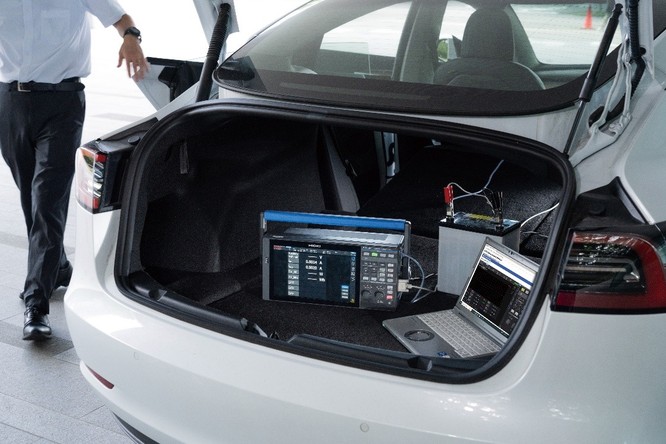

Az opcionális DC-tápellátással az analizátor közvetlenül DC-tápellátásról, például autó- vagy teherautó-akkumulátorról vagy hordozható akkumulátorról is működhet 10,5–28 VDC feszültségtartományban. Ez ideális megoldás olyan terepi tesztekhez, ahol nincs elérhető AC-tápellátás. 16 GB-os belső memóriája lehetővé teszi a hosszú távú rögzítést külső USB-eszközök nélkül, csökkentve ezzel a mérések megszakadásának kockázatát. A PW4001-et zord körülményekhez tervezték, −20 °C és +50 °C közötti hőmérsékleten működik, és 4,6 G-ig rezgésálló. Megfelel a WLTP és SAE J1634 tesztelési követelményeknek −7 °C-on, biztosítva a stabil teljesítményt tanúsított hidegkamrás értékelésekben és valós vezetési tesztekben egyaránt.

Rendszerintegráció és automatizálás

A PW4001 teljesítményelemző ideális tesztpadokba és automatizált tesztkörnyezetekbe való integráláshoz. Az SCPI, Modbus/TCP és XCP-on-Ethernet protokollokat támogató LAN interfészekkel közvetlenül a meglévő rendszerekből vezérelhető. Az integrált HTTP-kiszolgáló böngészőalapú működést tesz lehetővé további szoftver nélkül, míg az FTP-kliens és -kiszolgáló funkciók a belső tárolót távoli fájlmeghajtóként hozzáférhetővé teszik. A kiterjesztett felügyelethez opcionális 16 csatornás analóg kimeneti funkció is rendelkezésre áll, amely lehetővé teszi a hullámformák és a legfontosabb paraméterek valós idejű kimenetét.Advanced Analysis and Test Functions of the PW4001 Power Analyzer

A PW4001 nem csak numerikus eredményeket szolgáltat, hanem oszcilloszkópszerű láthatóságot is biztosít. Négy feszültség- és négy áramcsatornával a mérnökök egyszerre nyolc jelet tekinthetnek meg és rögzíthetnek nagy mintavételi frekvenciával. A nagyítás, a trigger és a kurzor funkciók lehetővé teszik a kapcsolási események és átmeneti jelenségek részletes elemzését, míg a beépített memória támogatja a mérési paraméterek hosszú távú rögzítését.

A fejlettebb értékeléshez az opcionális motorelemző csomag legfeljebb két motort támogat, kiszámítja a motor teljesítményét a nyomaték és a fordulatszám alapján, miközben vektoros kijelzéseket és 500. rendű harmonikus elemzést is biztosít. Legfeljebb 20 egyéni képlet definiálható, így a mérnökök az analizátort a konkrét tesztkövetelményekhez igazíthatják.

Automatikus üzemmód-felismerés ESS és regeneráció esetén

Az energiatároló rendszerek (ESS) vagy a regeneratív fékezéssel rendelkező hajtásrendszerekhez hasonló alkalmazásokban a hatékonyság számítása a működési módtól függ. Töltés vagy generátor működés közben a bemeneti és kimeneti teljesítmény közötti kapcsolat megfordul a kisüléshez vagy motoros működéshez képest. A PW4001 automatikusan felismeri ezeket a módokat, és ennek megfelelően módosítja a hatékonyság számítását. Ez megakadályozza a helytelen eredményeket, például a regeneratív működés során a 100%-ot meghaladó látszólagos hatékonyságot.

Ha nagyobb rendszereket kell értékelni, akkor akár nyolc PW4001 egység is szinkronizálható BNC-n keresztül, ami 32 csatornán időben összehangolt mérést tesz lehetővé, és támogatja a PV- vagy EV-hajtásláncok teljes rendszer szintű elemzését.

További információk a HIOKI weboldalán találhatók.
