Dedikált analizátor dinamikus áramhullámformák méréséhez: bemutatkozik a Keysight CX3300

04.04.2016 07:20

Keysight CX3300 - Dynamic current waveform analyzer

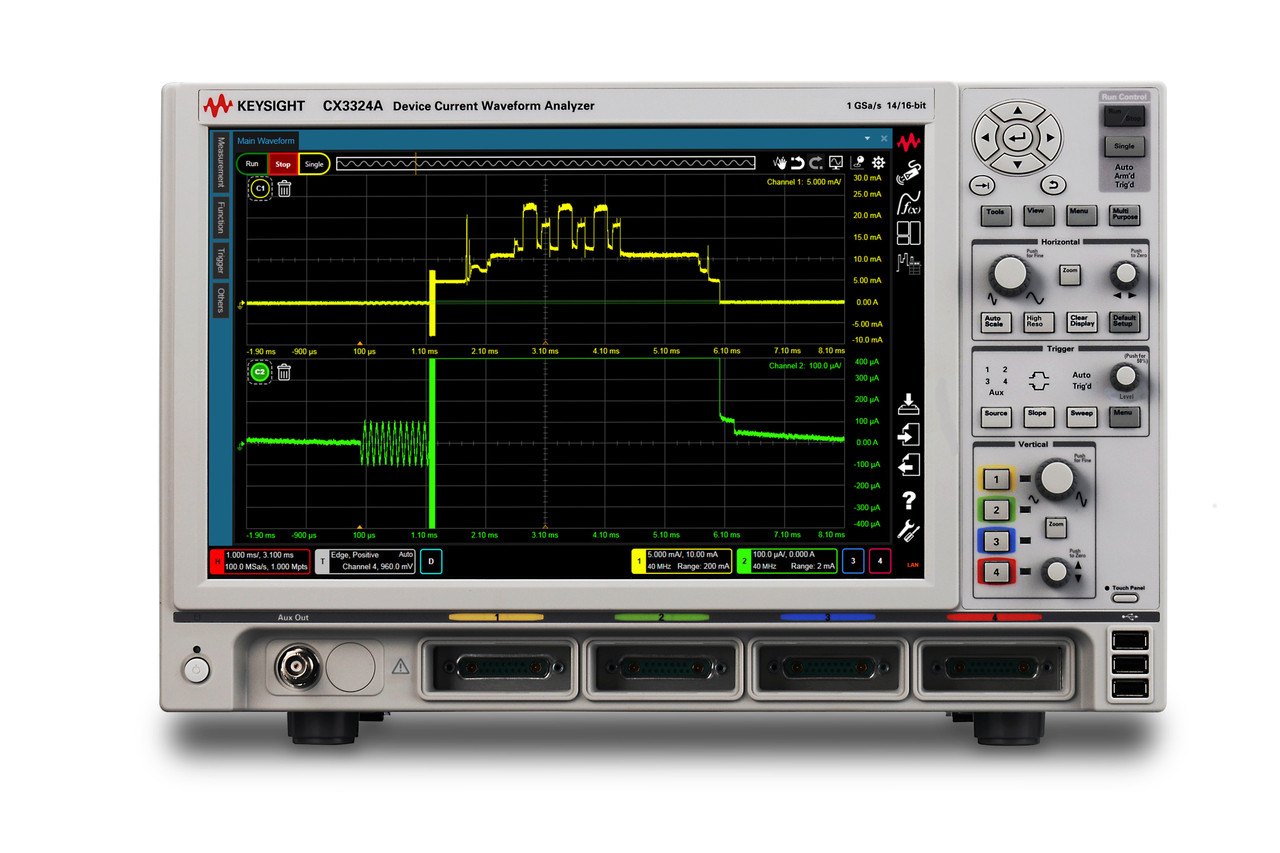

A Keysight Technologies bemutatta a világ első dinamikus áramanalizátorát, amely minimum 100 pA nagyságrendű dinamikus árammérési lehetőséget, akár 200 MHz sávszélességet, 1 GSa/s mintavételezési sebességet és 14- vagy 16-bites dinamikatartományt kínál. A Keysight CX3300 sorozatú áramhullámforma-analizátorok új műszerkategóriát teremtenek, és kiváló megoldást nyújtanak a nagysebességű áramtranziensek mérésére alternatívát kereső K+F mérnökök kezébe. Az új áramhullámforma-analizátorok ideális műszerek eszközök áramfelvételi profiljának felvételére és a különböző eszközállapotokban az áramfelvétel optimalizálására.

A modern, bonyolult elektronikai eszközök teljesítményfelvételének jellemzése manapság elég bonyolult feladat lehet, hiszen gyakran van szükség nagysebességű (1 MHz feletti) és egyúttal kis jelszintű (1 µA alatti) jelek vizsgálatára. A jelenlegi megoldások erre a méréstechnikai feladatra sok gyerekbetegségtől szenvednek (lásd erős zaj, feszültségesések, korlátozott dinamikatartomány és sávszélesség), amelynek eredményeképpen a kis jelszintű, dinamikus áramfelvétel gyakran a mérhető alsó küszöb alatt helyezkedik el és észrevétlen marad.

A Keysight új CX3300 sorozatú analizátorai úgy kínálnak megoldást erre a problémára, hogy egyszerre végeznek mérést szélessávú és kis jelszintű áramhullámformákon. A 14- vagy 16-bites dinamikatartománnyal ezzel az egyetlen műszerrel van lehetőség megoldani azokat a mérési feladatokat, amelyekhez egyéb esetben több műszerre is szükség van. A műszer 14,1”-os kijelzőjén megjelenő, többérintéses grafikus felhasználói interfész és a mögötte lévő, haladó méréstechnikai funkciókat kínáló analízis szoftver használatával a korábban csak nagyon bonyolult összeállításokkal kivitelezhető árammérések rendkívül hatékonyan és egyszerűen végrehajthatók.

A CX3300 analizátorral az akár 100 ns-nál is rövidebb tranziensáramok is hatékonyan mérhetők. Ez fontos jellemző a félvezetőket és/vagy memóriaáramköröket fejlesztők számára, hiszen egyszerű vizuális megjelenítésre van lehetőség olyan áramhullámformáknál is, amelyek korábban mérhetetlenek voltak. Az áramfelvételt jellemző hullámformák szintén bármikor megjeleníthetők, függetlenül az eszköz üzemállapotától (aktív, alvó, készenléti stb.). A minden üzemállapotban aktuális áramfelvétel megjelenítésének lehetőségével a fejlesztők hatékonyabban tudják kvantitatívan értelmezni és ezek alapján optimalizálni az áramfelvételi jellemzőket rendszerükben.


Figure 1. Current waveform measurements: limited dynamic range, large measurement noise and limited bandwidth

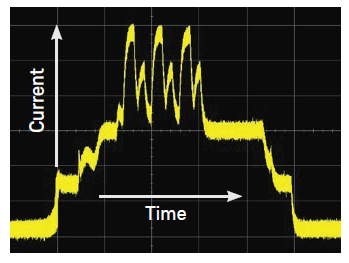

Figure 2. Expected key requirements for wideband low-level current waveform measurements.

A dinamikus árammérésen túl a CX3300 alkalmas arra is, hogy hibakereső eszközként használják és a fejlesztés nélkülözhetetlen eszközeként tartsák számon. Használatával a fejlesztés hatékonysága jelentősen növelhető, a folyamatok felgyorsíthatók. Az analizátor hozzásegíti a fejlesztőket ahhoz, hogy az áramfelvételi specifikációkat szűkebb toleranciákkal írják ki, és szorosabb teljesítménykorlátok között üzemelő rendszert adjanak ki kezeik közül.

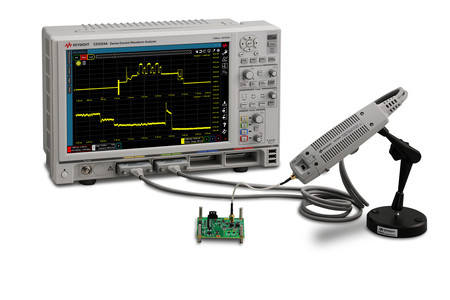

A CX3300 mérőrendszer alapja a 14,1” átmérőjű, WXGA felbontású érintőkijelzőt tartalmazó mainframe, amelyhez kívülről kapcsolódnak hozzá a precíziós mérőfejek az áramhullámformák méréséhez. A mainframe maga 14- vagy 16-bites dinamikatartományt, akár 200 MHz sávszélességet, illetve 1 GSa/s mintavételezési sebességet támogat. A hozzá kínált kiszajú, nagy sávszélességű árammérő szenzorok a dinamikus áramok mérését 10 A és 100 pA jelszintek között támogatják.

További információ: www.keysight.com/find/cx3300.
