Keysight DSOX3000T sorozatú oszcilloszkópok – grafikus trigger minden mérnöknek!

09.01.2015 13:24

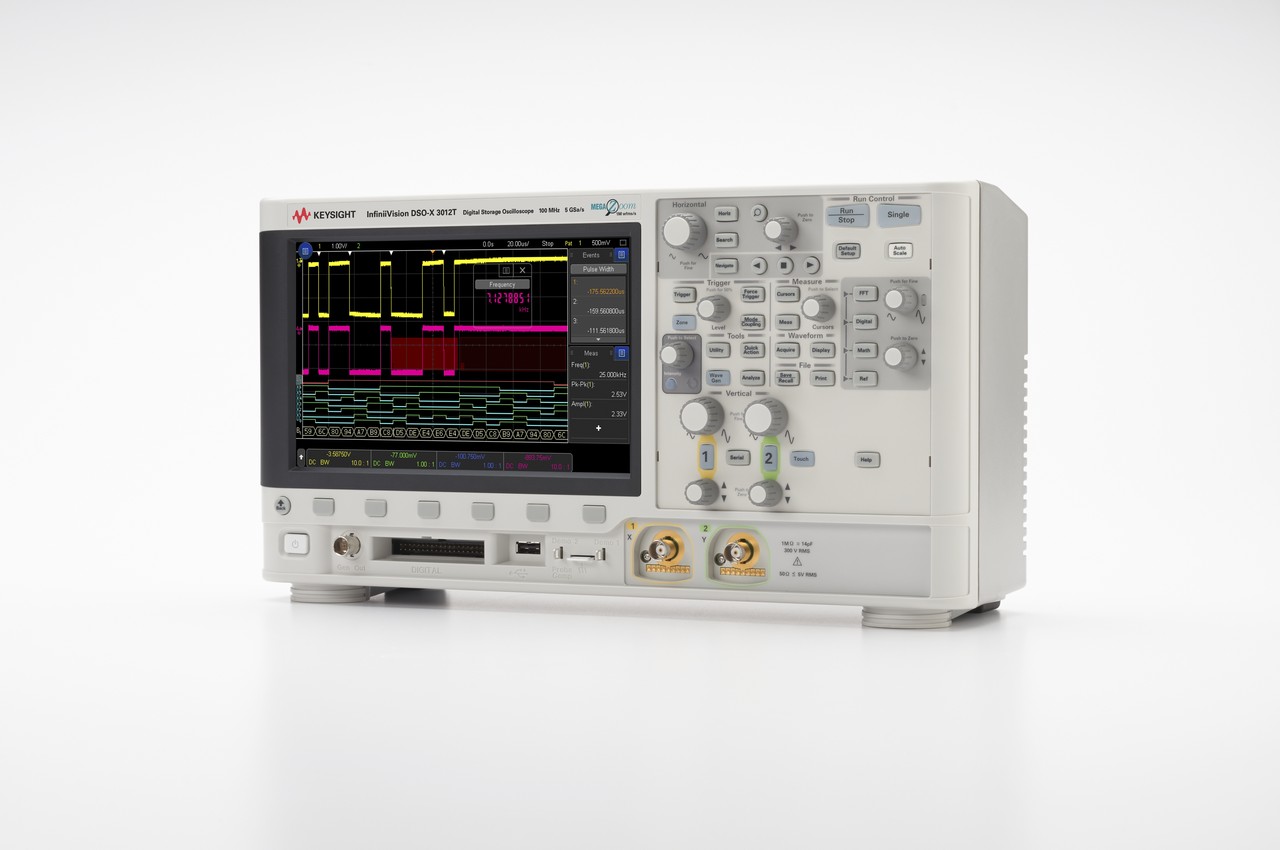

Keysight DSOX 3000T

A Keysight Technologies bemutatta 2015 január elején a nagyon kedvelt DSOX3000 szkópok sorozatának legújabb verzióját (amelyek a legtöbbet eladott szkóp sorozat a Keysight/Agilent Technologies cég történetében) az új DSOX3000T-t. A „T“ betű az új oszcilloszkópok megnevezésben „Touch“ vagyis az „érintést“ jelöli.

A főbb újdonság, amely minden olyan mérnöknek segítségre lehet, aki szeretne nem standardon viselkedő jelt rögzíteni, az a grafikus trigger implementációja. A hardveresen akcelerált grafikus trigger varázsa abban rejlik, hogy egyszerűen az ujjával olyan területeket jelölhet ki a képernyőn, amelyben ott kell hogy legyen - vagy akár ne legyen jelen az elvárt jel és az összes többit az oszcilloszkóp intézi. Ennek köszönhetően egyszerűen és gyorsan lehetséges olyan anomáliákra rá triggelni amelyeknél a hagyományos trigger beállításokat csak nagyon nehezen tudná beállítani.

A legbonyolultabb jelek felfedezését a leggyorsabb frissítési frekvencia 1.000.000 wfr/s is biztosítja. Az új oszcilloszkópok a következő sávszélesség variációkban érhető el: 100, 200, 350, 500 MHz a 1 GHz. A sávszélesség bármikor bővíthető a jövőben. Maximális mintavételezési sebesség mindegyik készüléknél 5 GSa/s és 4 millió pont memória. A már így nagy memória még hatékonyabb kihasználásához a standardon szállított szegmentált memória segít. Az új oszcilloszkópok elérhetők 2 vagy 4 analóg csatorna verzióban, vagy akár MSO (Mixed Signal Oscilloscope) belső 16 csatornás logikai analizátor verzióban.

A lemért jel analízishez a felhasználó rendelkezésére áll a jelentősen bővített matematikai funkciók (az előző DSOX3000A sorozattal összehasonlítva), hardveresen akcelerált soros busz dekódolás (választható bővítésként) I2C, SPI, UART, CAN, CAN-FD (ÚJ!), CAN symbolic, SENT (ÚJ!), LIN, FlexRay, I2S, MIL-STD1533 és ARINC429. Alapvető innovációnak számít a mixed domain jel analízise időtartományban és frekvenciatartományban. Ez a funkció lehetővé teszi a jel frekvencia spektrum figyelését korrelálva a jel időbeli lefolyásával. Ez a funkció például VCO oszcillátor méréseknél felhasználható.
