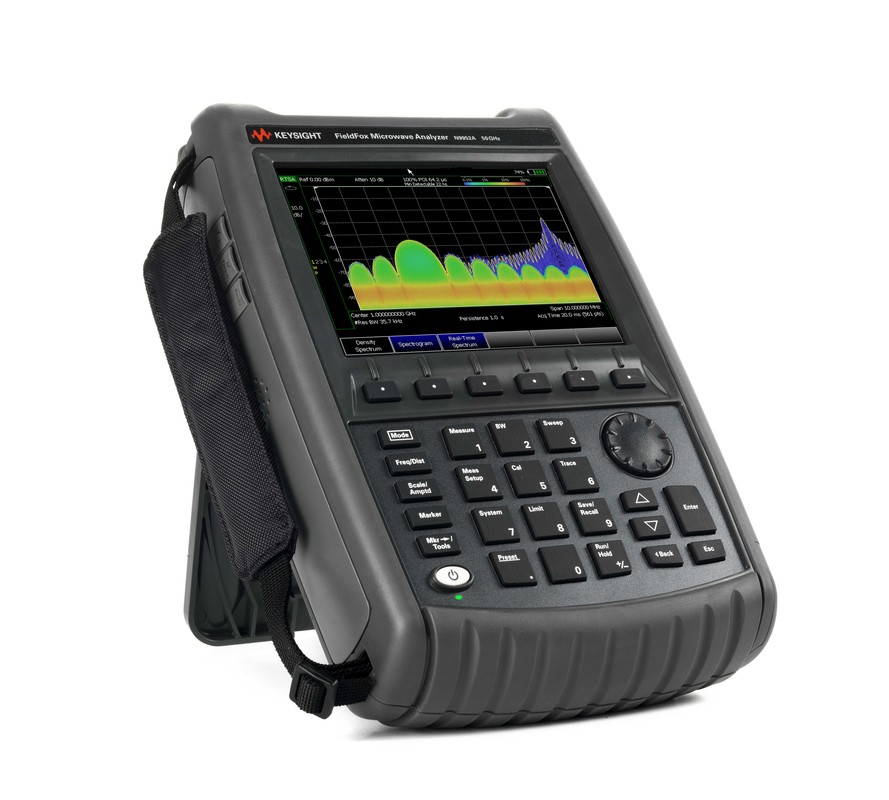

Keysight Fieldfox RTSA: az első kézi valósidejű spektrumanalizátor akár 50 GHz sávszélességgel

A vezeték nélküli kommunikációs technológiák terjedésével a spektrális környezet interferenciákban is egyre gazdagabbá vált, amely többek között a hálózati kapcsolatok minőségi romlásában és az összeköttetések megszakadásában nyilvánul meg. A problémát súlyosbítja az is, hogy a digitális modulációk és löketalapú átvitel alkalmazásával az interferenciaforrások behatárolása is körülményesebbé vált.

A Keysight FieldFox sorozatú spektrumanalizátorok RTSA (Real-Time Spectrum Analyzer – valósidejű spektrumanalizátor) funkciója kiváló hatásfokú támogatást nyújt az interferenciaforrások felderítésében. Az RTSA-ban alkalmazott, átlapolt FFT-alapú adatfeldolgozási technika az akár 12 µs időtartamú jelek hézagmentes mérését teszi lehetővé teljes amplitúdópontosság és 100% POI (Probability Of Intercept – jelbefogási valószínűség) mellett. Azokban az esetekben, amikor a jelek puszta detektálása bír a legnagyobb fontossággal, és az amplitúdópontosság másodlagos kérdés, a FieldFox RTSA 10 MHz-es valósidejű sávszélességével akár 22 ns időtartamú impulzusok is bemérhetők és megjeleníthetők a műszer kijelzőjén.

A műszer spektrumsűrűség nézeti módjában a síkbeli kijelzőn háromdimenziós adatmegjelenítés lehetséges, amelyben színekkel kódolja a műszer a bemérési intervallumban jelentkező frekvencia- és amplitúdópontok előfordulási számát. Ez kiváló és közkedvelt módja a spektrális tartalom vizualizálásának és megértésének, és lehetséges akár kis amplitúdójú jelek megfigyelése is nagyteljesítményű transzmitterek közelségében a spektrumban. A gyors, nagyon rövid ideig jelentkező jelek megtalálása hagyományos technikákkal órákba vagy napokba is telhet. A FieldFox RTSA felvételi és visszajátszási funkciója lehetővé teszi az adatgyűjtést is, amely során gyűjtött információk később, offline módon is kiértékelhetők.

További információ: www.keysight.com/find/FieldFoxRTSA.
