Keysight Infiniium MXR-Sorozat: első 8 csatornás oszcilloszkóp integrált RT spektrumanalizátorral

18.05.2020 09:54

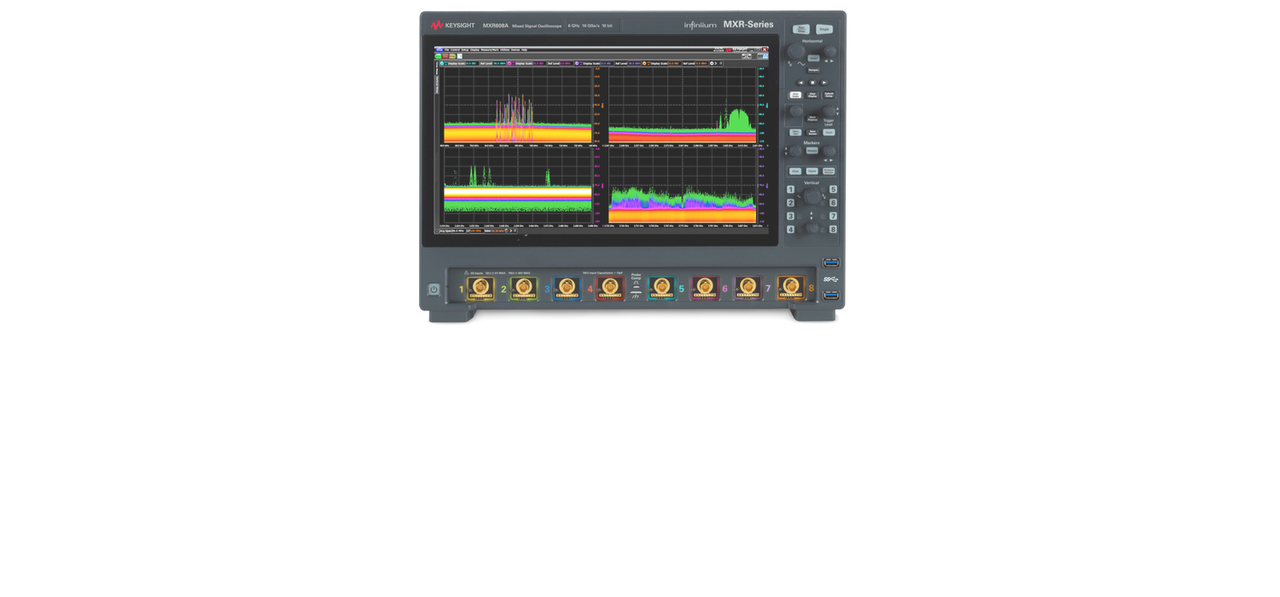

Keysight Infiniium MXR-Sorozat: első 8 csatornás oszcilloszkóp integrált RT spektrumanalizátorral

A komplex tervek bonyolult interakcióinak látása azt jelenti, hogy több jelet láthat új módon. Hatékonyan eljuthat a tünetektől a megoldásig a 8 az 1-ben megoldásnak köszönhetően a Keysight ÚJ MXR sorozatú oszcilloszkópjai példátlan és egyidejű 8 csatornás teljesítményével. Az Infiniium MXR-sorozat tizenkét modellt 500 MHz-től 6 GHz-ig, 4 vagy 8 analóg csatornát, valamint tucatnyi hardver és szoftver opciót kínál egy teljesen frissíthető platformon - kivétel nélkül -  ami készen áll a holnap mérési igényeire.

Főbb jellemzők:

  • 4 vagy 8 analóg csatorna (bővíthető)
  • 500 MHz-től 6 GHz ávszélességig (a készülékcsalád maximális sávszélességén belül bővíthető)
  • mintavételezés 16 GSa/s minden csatornán
  • alap memória 200 MPts, de bővíthető 400 Mpts-ra
  • felbontás 10bit, High Resolution módban 16 bit
  • ENOB (effektív bit száma) 9.0
  • zaj (1 mV/div) csak 43 µV
  • 16 digitálsi csatorna (opcionálisan elérhető, valamint a későbbiekben is bővíthető)
  • érintő képernyő, full HD, kettős képernyő támogatás

Az összes MXR sorozat modelljének áttekintése ITT.
Adatlap ITT.

Még bővebben:

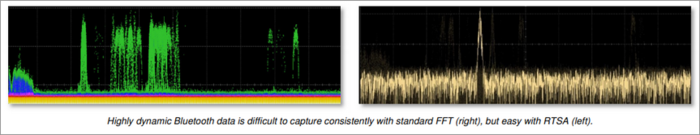

Az Infiniium MXR sorozatú szkópok 6 GHz-ig érhetők el 16 GSa/s mintavételezéssel minden csatornán, 10-bites ADC-vel (High Resolution módban 16 bit). Új funkció a „History Mode, amellyel akár 1024 korábbi eseményindító eseményt is megnézhet, vagy a szegmentált memória üzemmód akár 5 205 szakasz rögzítéséhez. A valós idejű spektrum analizátor (RTSA) akár 8 fázis-koherens csatornán 40 MHz-től 320 MHz-ig elemzési sávszélességet nyújt, 400 000 FFT / s sebességgel.

Szerezzen több funkcionalitást

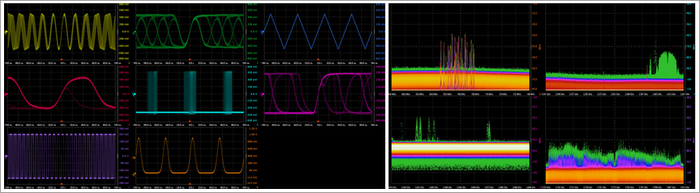

Az Infiniium MXR sorozatú oszcilloszkópok 8 műszert integrálnak egybe (oszcilloszkóp, logikai analizátor, valós idejű spektrum analizátor, soros protokoll analizátor, funkciógenerátor, frekvencia válasz analizátor, digitális voltmérő, hármas számláló totalizerrel, fázis zaj analizátor). Ők az első oszcilloszkópok a világon, amelyek integrált többcsatornás valós idejű spektrum analizátort (RTSA) tartalmaznak.

Takarítson időt
Az Infiniium MXR sorozat oszcilloszkópjai ugyanazokat az ASIC áramköröket használják, mint a világ leggyorsabb Keysight UXR oszcilloszkópjai. Ezért a Keysight MXR oszcilloszkópok szignifikánsan gyorsabbak, mint elődeik vagy harmadik féltől származó oszcilloszkópok:
Triggering and plotting: 200x gyorsabb (>200.000 wfs/s)
Eye diagrams: 50x gyorsabb (>750.000/s)
FFT: 400x ghyorsabb (>400.000 FFT/s)
Hullámformaátlagozás 120x gyorsabb ((>12.000 wfr/s)

Az adatok megfelelő elemzése és a problémák és hibák okainak lehetséges forrásainak megtalálásának képessége kritikus az új termékek kifejlesztéséhez. Az Infiniium MXR-Series oszcilloszkópok teljesen kibővíthetők és széles körű alkalmazásokat kínálnak a projektek sikeres elvégzéséhez. Ezeknek köszönhetően a mért jel további részleteit láthatja, több funkció áll rendelkezésére, időt takarít meg, és magabiztosan megoldja a jelenlegi és a jövőbeli munka közbeni kihívásokat.
