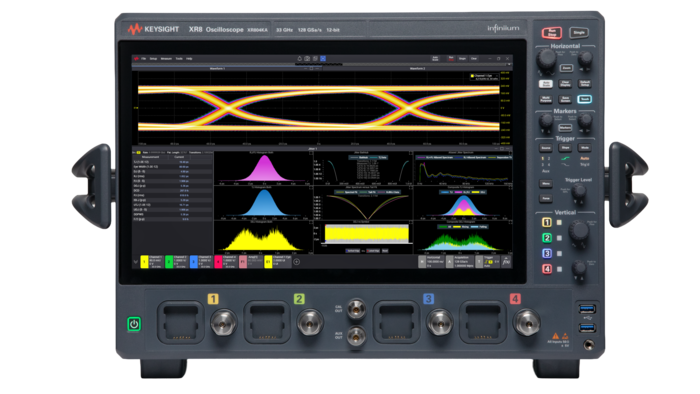

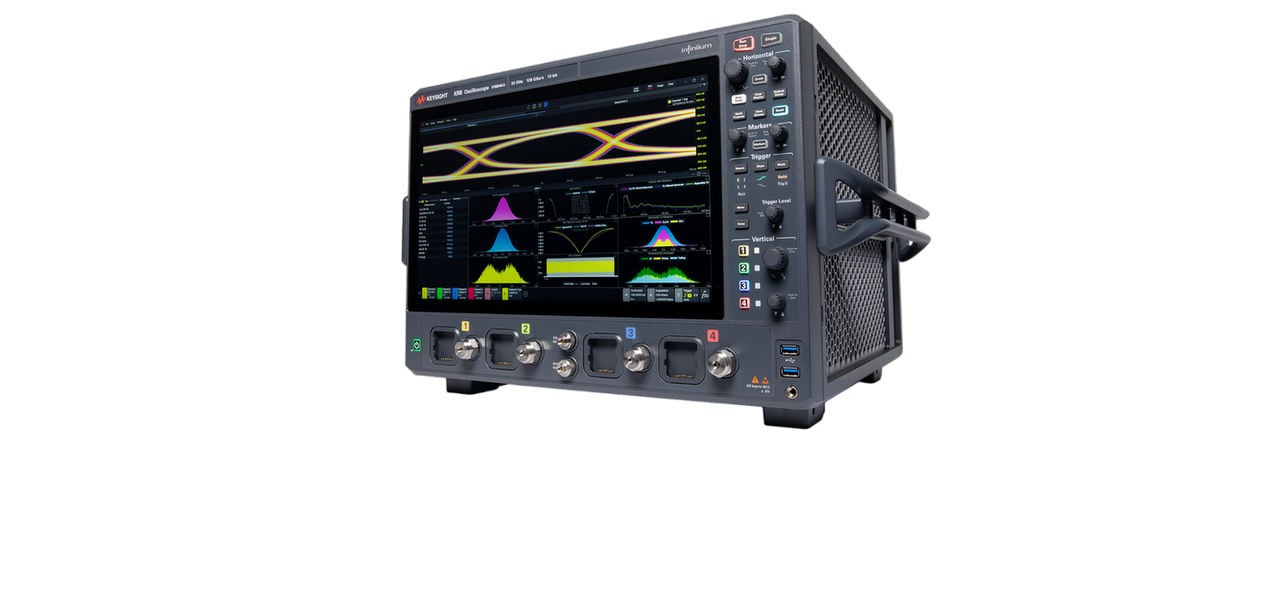

Keysight Infiniium XR8 oszcilloszkópok

A Keysight bemutatja az Infiniium XR8 sorozatot, egy áttörő valós idejű oszcilloszkóp platformot, amelyet a nagy sebességű soros buszok nagy sebességű digitális validálásának és megfelelőségi tesztelésének felgyorsítására terveztek.

Akár 33 GHz sávszélességgel, natív 12 bites ADC-kkel, 128 GSa/s mintavételi frekvenciával és csatornánként akár 8 Gpt memóriával az XR8 kompromisszumok nélküli jelintegritást, rendkívül alacsony zajszintet és hatékony, szoftvervezérelt betekintést biztosít.

Főbb jellemzők

• 8–33 GHz sávszélesség
• A Keysight saját fejlesztésű front-endje és 12 bites ADC-je rendkívül alacsony zajszintet, magasabb ENOB-értéket és kivételes pontosság, amely biztosítja a vezetékes hálózatok pontos tesztelését
• Új Infiniium 2026 szoftverplatform gyorsabb többmagos feldolgozással és a Keysight exkluzív mérési technológiájával: jitter-dekompozíció, PAM-elemzés és fejlett kiegyenlítés
• Kisebb méret, alacsonyabb energiafogyasztás és optimalizált hőtervezés a megbízható, hatékony laborintegráció érdekében
• Keysight által tervezett ASIC, fejlett összeköttetés és nagy hatékonyságú memóriavezérlés a jövőre kész időtartomány-elemzéshez

Főbb műszaki adatok

• Sávszélesség 8–33 GHz
• Natív 12 bites ADC
• 4 csatorna
• Mintavételi sebesség 128 GSa/s csatornánként
• Akár 8 Gpts/csatorna memória (standard 1 Gpts/csatorna)

Az USB, DisplayPort és DDR interfész szabványok gyors fejlődésével és sebességük és komplexitásuk növekedésével a mérnökök szűkebb margókkal, nagyobb adatátviteli sebességekkel és szűkített fejlesztési határidőkkel szembesülnek. Ezek a nyomások hosszabb validációs ciklusokat, csökkentett zajtoleranciát és növekvő laboratóriumi korlátokat eredményeznek. Az Infiniium XR8 egy teljesen új, a mai nagysebességű digitális alkalmazásokhoz és új szabványokhoz optimalizált hardver- és szoftverarchitektúrával válaszol ezekre a kihívásokra, segítve a mérnöki csapatokat abban, hogy a napokig tartó tesztelést órára rövidítsék le.

Az XR8 integrálja az újonnan tervezett front-end ASIC technológiát és egy integrált ADC és DSP digitális motort a jel integritásának megőrzése, az időzítés pontosságának javítása, valamint a nagysebességű soros, memória és vegyes jelű tervezésekben konzisztens, megismételhető mérések biztosítása érdekében. Ezek a képességek elengedhetetlenek a mai nagysebességű interfészek hibakereséséhez és validálásához, ahol a jelminőség apró romlása közvetlenül befolyásolhatja a rendszer teljesítményét és a megfelelőségi határértékeket.

Az újratervezett mechanikai architektúra tovább javítja a használhatóságot azáltal, hogy csökkenti a rendszer energiafogyasztását, javítja a hőhatékonyságot és minimalizálja az akusztikus zajt, mindezt kompakt méretek mellett. A mérnökök nagy teljesítményű oszcilloszkópokat telepíthetnek helyszűkös laboratóriumokban és sűrű validációs környezetekben, miközben stabil, alacsony zajszintű működést biztosítanak.

A Keysight új Infiniium 2026 szoftverplatformjával működő XR8 gyorsabb válaszidőt, jobb stabilitást és egyszerűsített munkafolyamatokat biztosít a nagy sebességű digitális és megfelelőségi teszteléshez. A modern felhasználói élmény rugalmas hullámforma-ablakokat, továbbfejlesztett vizualizációt és olyan termelékenységi eszközöket tartalmaz, mint a drag-and-drop funkció és az integrált SCPI-rögzítő.

Az új hardver és szoftver architektúra együttesen a következőket teszi lehetővé:

Maximális tesztmargó és jelintegritás

A 13 fs rms-ig alacsony belső jitter és a 8 GHz sávszélességnél 130 µV alatti zajteljesítmény kivételes pontosságot és megfelelőségi tartalékot biztosít, lehetővé téve a nagy sebességű interfészek, például az USB4v2, a DisplayPort 2.1 és a DDR5 megbízható validálását.

Gyorsított megfelelőségi tesztelési hatékonyság

Az új ADC és DSP digitális motor az Infiniium 2026 szoftverrel kombinálva akár háromszorosára gyorsítja az adatgyűjtést, az elemzést és a jelentéstételt, jelentősen csökkentve az ellenőrzési ciklusokat és javítva az általános tesztelési teljesítményt.

Kompakt, csendes és rugalmas laboratóriumi telepítés

Az alacsonyabb energiafogyasztás, a továbbfejlesztett hőtervezés és a csökkentett akusztikus zaj egy kisebb, rugalmasabb platformot eredményez, amely közelebb helyezhető el a tesztelt eszközhöz, miközben kényelmes, zavartalan napi mérnöki munkafolyamatokat támogat.

További információk az új Keysight XR8 oszcilloszkópokról ITT találhatók.
