Látni, mérni, igazolni – kimagasló minőségű teljesítménymérések a Keysight új, 3-fázisú IntegraVision teljesítményanalizátorával

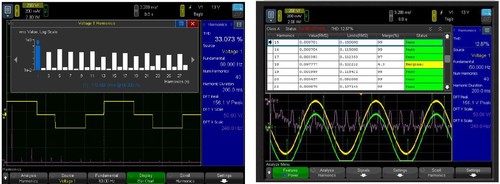

A huzalozási konfigurátorral a komplex, háromfázisú összeköttetések (delta vagy csillag kapcsolásban) gyorsan létrehozhatók és módosíthatók, az összeköttetések ellenőrzésére és a fázisok közötti viszony megjelenítésére a vektordiagram ad lehetőséget. A széles bemeneti tartományú, izolált bemenetekkel rendelkező IntegraVision teljesítményanalizátorokkal a fejlesztési és tesztelési munka egyszerűbb, mivel az analizátor több rendszerhez és mérési összeállításra kínál univerzális megoldást. A tranziensek, bekapcsolási túláramok, állapotváltások a műszer nagysebességű, feszültséget, áramot és teljesítmény valósidőben mérő digitalizálójával könnyen vizuális formába önthetők. A teljesítményveszteségek az idő- és frekvenciatartományban a komplett Nyquist arányalapú számításokkal analizálhatók.

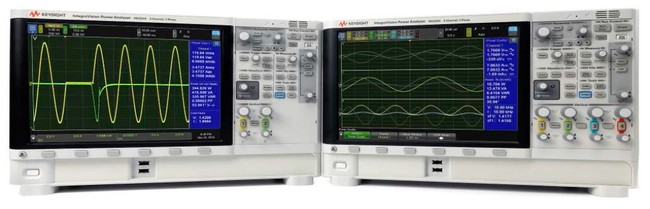

A Keysight PA2203A IntegraVision teljesítményanalizátor jellemzői:

• 4 teljesítménymérési csatorna, amelyek mindegyike mér feszültséget, áramot és teljesítményt
• kompatibilitás egyenáramú, egy- és háromfázisú rendszerekkel
• mérési alappontosság: 0,05% (50/60 Hz)
• izolált, lebegő bemenetek, CAT II 1000 V
• 5 Mminta/s mintavételezési sebesség 16 biten, szimultán minden hullámformán
• feszültségmérés 1000 V_RMS értékig, 2,5 MHz frekvenciáig
• közvetlen árammérés két belső, 2 A_RMS és 50 A_RMS névértékű sönttel, max. 100 kHz sávszélességgel
• külső árammérőfejek és jelváltók támogatása 10 V full-scale feszültségig, 2,5 MHz sávszélességig
• asztali kivitel, 12,1” képátlójú, érintésérzékeny kijelző

A Keysight IntegraVision teljesítményanalizátor elsősorban azoknak a K+F-ben dolgozó fejlesztőmérnököknek az eszköze, akiknek napi feladata az egyen- és váltakozóáramú fogyasztás, teljesítményátalakítási hatásfok, gerjesztési eredetű működési reakciók és általános váltakozóáramú teljesítményparaméterek (frekvencia, fázis, harmonikusok stb.) gyors és hatékony mérése, és ehhez szükségük van a 0,05% mérési alappontosságra és 16-bites felbontásra is. A teljesítményanalizátorral a fejlesztők dinamikus feltételek mellett is karakterizálhatják a rendszereket az 5 millió minta/s digitalizálási sebesség és 2,5 MHz sávszélesség jóvoltából. A Keysight IntegraVision teljesítményanalizátorok a kulcsfontosságú teljesítménymérésekre egyetlen, integrált műszer formájában kínálnak csúcsminőségű megoldást.

További információ: www.keysight.com/find/integravision.
