Minden korábbinál nagyobb sávszélességet és sebességet nyújt Keysight új, moduláris vektorjel-analizátor megoldása

Röviden:

• minden korábbinál nagyobb sávszélességű, PXI-kompatibilis VSA modul milliméterhullámú mérésekhez
• kimagasló sebességű frekvenciasöprés, rövid mérési idők
• kiváló dinamikatartomány, alacsony magnitúdójú jelösszetevők mérésének lehetősége

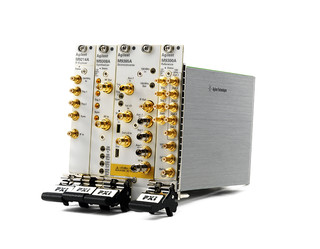

A Keysight Technologies bemutatta az M9393A PXIe nagyteljesítményű vektorjel-analizátor (VSA) modul új, 50 GHz sávszélességű változatát, amely a korábbiakban soha nem látott frekvenciatartományra terjeszti ki a moduláris műszeres megoldások tudását. A Ka frekvenciasávot és afeletti frekvenciákat lefedő, 50 GHz-es M9393A a Keysight milliméterhullámú méréstechnikai megoldásait PXI formátumú mérőmodulban kínálja olyan célalkalmazásokra, mint modemek, transzponderek, katonai és kereskedelmi felhasználású távközlési alkatrészek gyártása és dizájnvalidációja.

Az M9393A innovatív felépítése lehetővé teszi, hogy akár a Ka frekvenciasávú rendszereket folyamatos frekvenciasöpréssel teszteljenek a felhasználók 3,6 … 50 GHz között (FRX bővítmény szükséges), illetve közvetlenül hozzáférjenek a 800 MHz KF sávszélességhez (WB1 bővítmény szükséges). A megjelenített átlagos zajszint (DANL) értéke 40 GHz frekvencián, növelt frekvenciasöprési sebességgel jobb, mint -155 dBm/Hz, amellyel az M9393A jelenleg a leggyorsabb piacon elérhető megoldás kis magnitúdójú anomáliák keresésére. A kompakt, moduláris formátum egyetlen moduláris mainframe-en belül kétcsatornás konfiguráció kiépítését is lehetővé teszi, nagyobb mérési sűrűséget elérhető téve és időszinkronizált, többcsatornás rádiós mérésekre lehetőséget biztosítva.

Az M9393A a Ka frekvenciasávban is rendkívül alacsony zajszintet biztosít, és a Keysight-féle 89600 VSA számítógépes szoftverrel együtt vezérelve 20 GHz frekvenciaspektrumot -110 dBm DANL mellett kevesebb, mint 10 másodperc idő alatt képes lemérni. A harmonikusok és zavarjelek mérése alapvető tesztnek számít ezeknél az alkalmazásoknál, amelynek nemcsak jogszabályi/törvényi előírás az oka, mivel kiváló indikátorai a rendszer teljesítményének és gyakran adják a szűk keresztmetszetet a tesztelés során. A múltban ezek a mérések komoly kompromisszumokra késztették a fejlesztőmérnököket, amely miatt a lefedett frekvenciatartomány és mérési idő oltárán kellett áldozatot hozniuk, és akár percekig vagy rosszabb esetben órákig is eltarthatott a mérés emiatt. Az M9393A frekvenciasöprési sebessége jóvoltából ez nem probléma többé, és adott a lehetőség olyan csekély torzítási jellemzők kimérésére is, amelyek a korábbi rendszerekkel gyakorlatilag észrevehetetlenek voltak.

Az új modul különböző paraméterekben is kínál továbbfejlesztési lehetőségeket, legyen szó frekvenciáról, analízis sávszélességről, csatornaszámról, memóriáról stb., amely elősegíti, hogy a követelmények változását a mérőrendszer képességeit követni tudják. Ez jelentős egyszerűséget jelent a mérőrendszer kezelésében és kedvező üzemeltetési költségeket is biztosít egyúttal. Az M9393A bővíthető, moduláris architektúrája jóvoltából az M9169E PXI-h kapcsolható bemenetű, programozható csillapítómodul integrációja rendkívül egyszerű, és egyúttal ajánlott is a kiszajú, nagy megbízhatóságú mérésekhez 50 GHz frekvenciáig. Az M9169E támogatja az M9393A beépített kalibrátorjelének automatikus irányítását is.

További információ:

www.keysight.com/find/M9393A

www.keysight.com/find/M9169E
