Nagy sebességű mérések és gyors mérőrendszer-fejlesztési lehetőségek a Keysight Technologies új PXIe-alapú VXT vektoros adóvevő moduljával

05.10.2015 12:29

Nagy sebességű mérések és gyors mérőrendszer-fejlesztési lehetőségek a Keysight Technologies új PXIe-alapú VXT vektoros adóvevő moduljával

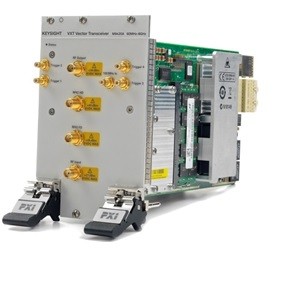

A Keysight Technologies bemutatta VXT sorozatú PXIe rendszerű vektoros adóvevő modulját. A teljesen kalibrált műszer egy négy férőhelyes modul formájában teljes értékű vektorjel-generálást és -analízist valósít meg. A kimagasló mérési sebességet, részletes konfigurációt és méréseket támogató szoftvert kínáló VXT modult kifejezetten a gyorsaságra optimalizálták a mérésösszeállítás és mérési sebesség tekintetében is, a megcélzott alkalmazási területek pedig a gyártó ajánlása szerint mindenekelőtt a vezeték nélküli hálózati alkatrészek és IoT eszközök.

A rendszerfejlesztők az új VXT futtatásra kész mérésvezérlő szoftvere és FPGA-val gyorsított mérései segítségével egyszerűen és gyorsan tudnak mérési megoldást fejleszteni teljesítményerősítők és front-end modulok teszteléséhez egyaránt. A programozási időt a Keysight által biztosított, nyílt forrású méréstechnikai referenciaterv segít a lehető legrövidebbre szorítani, amely egyúttal tartalmaz kipróbált rendszerkonfigurációkat és példarutinokat is teljesítményerősítők és front-end modulok teszteléséhez. Az általános célú méréstechnikai megoldásokhoz képest ez jelentős könnyebbséget és nem utolsó sorban rövidebb mérőrendszer-fejlesztési időt jelent a felhasználók számára.

A lehető legnagyobb mérési sebességet a VXT egyebek mellett valósidejű FFT-vel éri el, amely a jelteljesítményt és ACPR-t rendkívül nagy sebességgel képes megmérni. A mérésautomatizálást beépített rutinok segítik, amellyel az optimális, nagy pontosságú kimeneti beállítások gyorsan programozhatók.

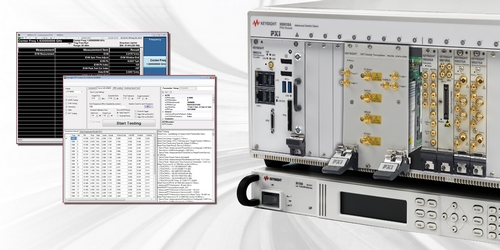

Egyetlen, 18-foglalatos PXI mainframe legfeljebb 4 darab VXT modul kezelésére képes, de az univerzalitás jegyében a lehetőség természetesen adott arra is, hogy egy VXT mellé DIO kártyákat és akár a díjnyertes, egyfoglalatos, PXI illesztős vektorjel-analizátort telepítse a felhasználó ugyanabba a mainframe-be. A VXT teljesen integrált mérőmodul, a kalibrációja biztosított.

A VXT a 60 MHz … 6 GHz frekvenciasávot támogatja, I/Q sávszélessége 160 MHz generátor és analizátor üzemmódban egyaránt. A kimeneti teljesítmény csúcsa +18 dBm, a vektorjel-generátor pedig kapcsolómátrixokon keresztül képes a jelveszteségek kompenzálására. A VXT modult több Keysight méréstechnikai szoftver is támogatja, így például a mérőjelek fejlesztésére szolgáló Signal Studio, vagy analízis oldalon az X-sorozatú jelanalizátorok mérőalkalmazásai és természetesen a 89600 VSA szoftver is.

További információ:
www.keysight.com/find/VXT
www.keysight.com/find/pxi-poweramplifier
