Új függvényarbitrary generátorok

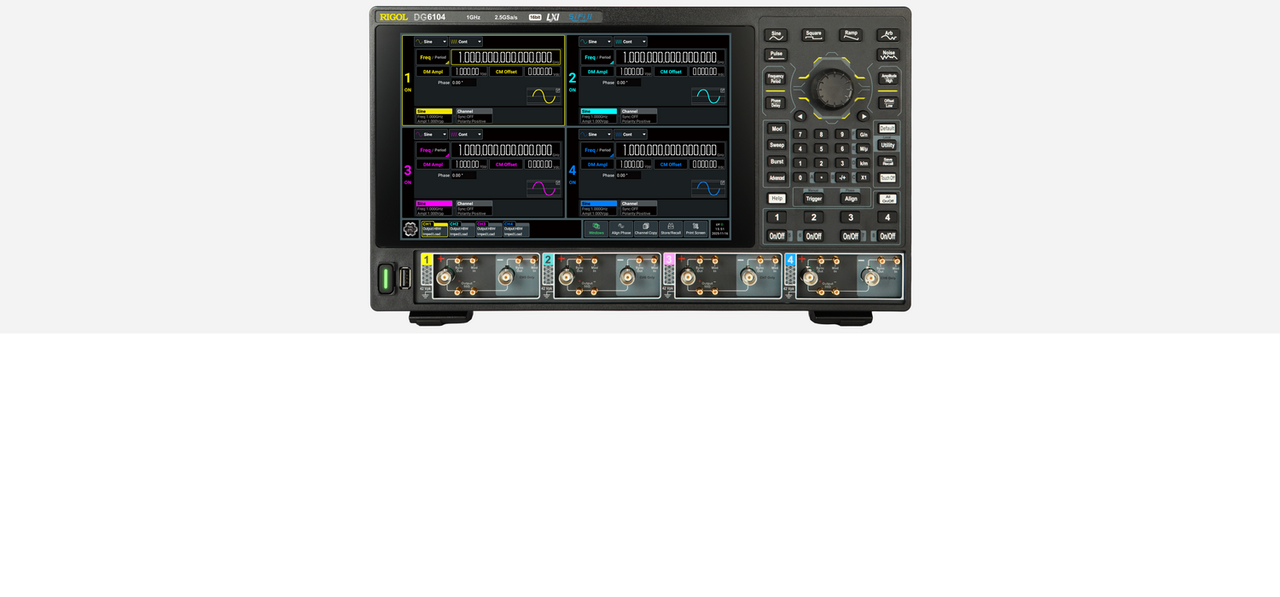

RIGOL DG6000

Függvény-/arbitrary hullámforma-generátoraink portfóliója kibővült a RIGOL új DG6000 sorozatával. Az új sorozat összesen négy modellt tartalmaz két vagy négy differenciális kimeneti csatornával:

Specifikációiknak köszönhetően az új generátorok ideális megoldást jelentenek a jelgenerálásra félvezető alkatrészek, autóipari elektronika, nagyfrekvenciás digitális áramkörök és kutatási alkalmazások fejlesztésében.

A Rigol DG6000 generátorok főbb jellemzői:

• Szinuszjel generálása 1µHz – 500 MHz / 1 GHz tartományban

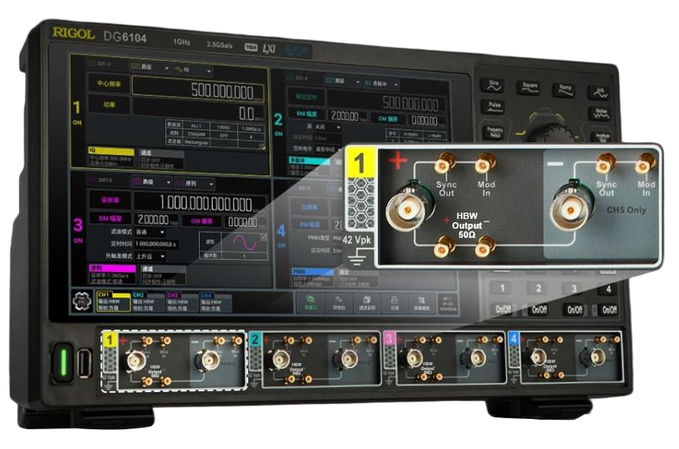

• 2 vagy 4 differenciális kimeneti csatorna (4 vagy 8 single ended csatorna)
• Négyszögtjel generálásának lehetősége akár 300 MHz frekvenciával és 350 ps felfutási idővel
• Maximális feszültségkimenet akár 20 Vpp (AMP módban)
• Tetszőleges hullámformák generálása 16 bites függőleges felbontással és akár 512 Mpont hosszúsággal

Az alapvetően generálható jelek közé tartozik a szinusz, négyszög, rámpa, impulzus, zaj, DC, legfeljebb 20 harmonikus jel kombinációig, valamint az arb (felhasználó által definiált hullámforma).

Négy alapvető jelgenerálási mód áll rendelkezésre: folytonos hullám, moduláció, sweep (lineáris, logaritmikus, lépéses) és burst. A rendelkezésre álló kimeneti jelmodulációk: AM, FM, PM, SUM, ASK, FSK, PSK és PWM.

Az arb módban (felhasználó által definiált hullámformák generálása) 16 bites függőleges felbontású, 32 ponttól 128 Mpontig terjedő hosszúságú (opcionálisan akár 256 Mpontig terjedő) hullámformákat lehetséges  definiálni, legfeljebb 1,25 GSa/s kimeneti mintavételi sebességgel.

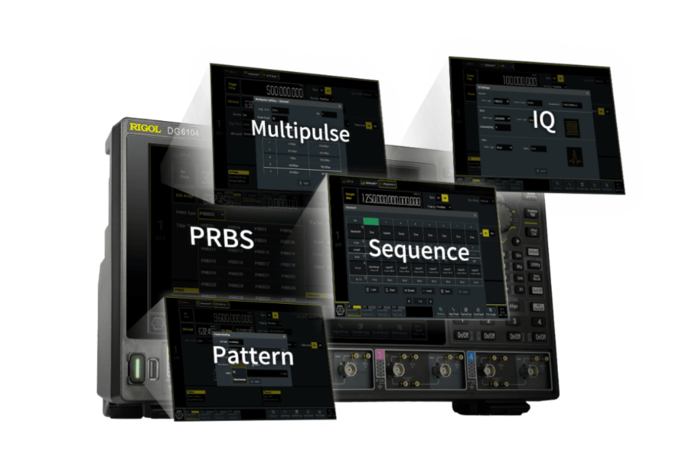

Az alapvető jelgenerálási módok mellett a felhasználók a fejlett módokat is kihasználhatják:

• Jelsorozat (sequencing) - akár 512 lépésben
• PRBS (Pseudorandom Binary Sequence) akár 300 Mbps és 2³²-1 hosszúsággal
• Többszörös impulzus
• Multi-tone
• IQ – szimbólumsebesség akár 100 MSa/s, modulációk: BPSK, QPSK, 8PSK, 16QAM, 32QAM, 64QAM, 128QAM és 256QAM

A generátorok intuitív felhasználói felülettel és 10,1 hüvelykes színes érintőképernyővel rendelkeznek. Külső vezérlés USB 3.0 vagy LAN (LXI-C) interfészen keresztül lehetséges. Külső monitor csatlakoztatásához HDMI interfész is rendelkezésre áll.
