Új vektor hálózatanalizátorok

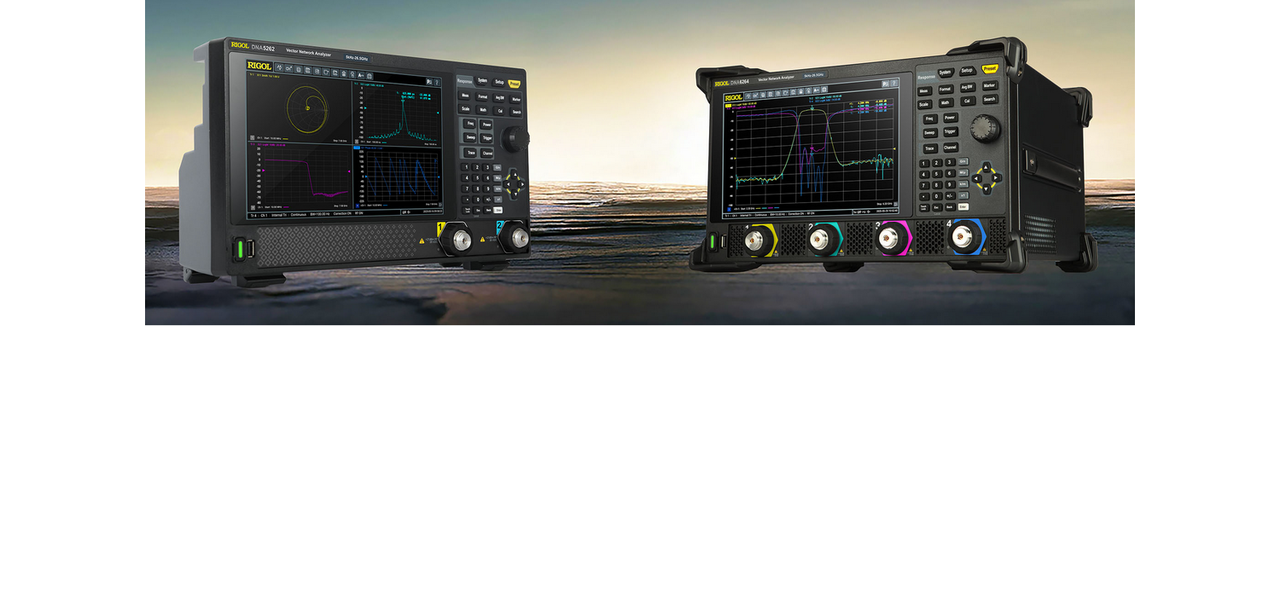

RIGOL DNA5000/DNA6000
A RIGOL két teljesen új hálózat analizátor-sorozattal bővítette RF- és mikrohullámú mérőműszereinek kínálatát: a DNA5000 és a DNA6000 sorozattal.
DNA5000
A DNA5000 sorozat egy kompakt és költséghatékony, 2 portos VNA platform, amelyet nagy teljesítményű RF-mérésekhez terveztek hordozható kivitelben.
.png)
Főbb műszaki jellemzők:
- Frekvenciatartomány: 5 kHz – 26,5 GHz (modelltől függően)
- 2 portos
- Nagy dinamikatartomány: akár 127 dB (tipikus)
- Frekvenciafelbontás: 1 Hz
- IF sávszélesség: 1 Hz – 10 MHz
- Maximális kimeneti teljesítmény: akár +10 dBm
- Alacsony nyomjelzaj: 0,005 dB (tipikus)
- Átfogó kalibrációs támogatás
- 10,1 hüvelykes kapacitív érintőképernyő, kompakt és könnyű kialakítás
- LAN, USB, HDMI interfészek SCPI és Web Control támogatással
Tipikus alkalmazási területek: RF-alkatrészek jellemzése, kábel- és antenna-tesztelés, illetve egyetemi laboratóriumok.
A DNA5000 sorozat modelljeinek áttekintése
| Model | Portok száma | Frekvenciatartomány | Csatlakozó |
| DNA5042 | 2 | 5 kHz – 4,5 GHz | N(f) |
| DNA5082 | 2 | 5 kHz – 8,5 GHz | N(f) |
| DNA5142 | 2 | 5 kHz – 14 GHz | N(f) |
| DNA5202 | 2 | 5 kHz – 20 GHz | 3,5mm(m) |
| DNA5262 | 2 | 5 kHz – 26,5 GHz | 3,5mm(m) |
DNA6000

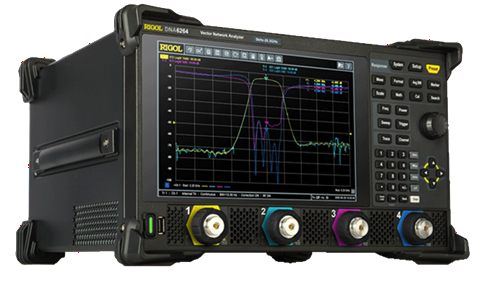

A DNA6000 sorozat a fejlettebb rádiófrekvenciás és mikrohullámú alkalmazásokra irányul, és 2-portos, valamint 4-portos konfigurációkat kínál komplex, többportos mérésekhez.
.png)
Főbb műszaki jellemzők:
- Frekvenciatartomány: 5 kHz – 26,5 GHz (modelltől függően)
- 2-portos és 4-portos modellek
- Nagy dinamikatartomány: akár 127 dB (tipikus)
- Frekvenciafelbontás: 1 Hz
- IF sávszélesség: 1 Hz – 10 MHz
- Maximális kimeneti teljesítmény: akár +10 dBm
- Rendkívül alacsony nyomjelzaj: 0,003 dB (tipikus)

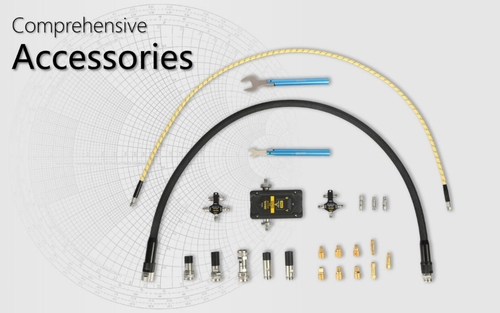

- Teljes körű kalibrálási támogatás, beleértve a mechanikus kalibráló készleteket és az ECal-t, mind a 2-portos, mind a 4-portos rendszerekhez
- Kiterjesztett csatlakozási lehetőségek: LAN, USB, HDMI, GPIB, alkalmazás I/O
- Távoli vezérlés SCPI és Web Control segítségével
A DNA6000 sorozat kiválóan alkalmas automatizált RF tesztrendszerekbe való integrálásra vagy többportos eszközök tesztelésére.
A DNA5000 sorozat modelljeinek áttekintése
| Model | Portok száma | Frekvenciatartomány | Csatlakozó |
| DNA6082 | 2 | 5 kHz – 8,5 GHz | N(f) |
| DNA6084 | 4 | 5 kHz – 8,5 GHz | N(f) |
| DNA6142 | 2 | 5 kHz – 14 GHz | N(f) |
| DNA6144 | 4 | 5 kHz – 14 GHz | N(f) |
| DNA6202 | 2 | 5 kHz – 20 GHz | 3,5mm(m) |
| DNA6204 | 4 | 5 kHz – 20 GHz | 3,5mm(m) |
| DNA6262 | 2 | 5 kHz – 26,5 GHz | 3,5mm(m) |
| DNA6264 | 4 | 5 kHz – 26,5 GHz | 3,5mm(m) |
_313_x_500.png)
Letölthető dokumentumok:
-
Rigol DNA5000 adatlap
méret: 3.98 MB
-
Rigol DNA6000 adatlap
méret: 3.99 MB
