Tektronix MP5000 moduláris precíziós tesztrendszer

Az MP5000 sorozat a Tektronix következő generációs moduláris precíziós tesztplatformja, amelyet az automatizált tesztberendezések (ATE) változó igényeinek kielégítésére terveztek a validációs és gyártási munkafolyamatokban. Kompakt, 1U méretű kialakításának köszönhetően házanként akár hat konfigurálható SMU vagy PSU csatornát is támogat, és párhuzamosan 192 csatornára skálázható – maximalizálja az állványterületet, az átviteli sebességet és a tesztek rugalmasságát. A főbb alkalmazások közé tartozik a félvezetők validálása és megbízhatósági tesztelése, a repülőgépipari és védelmi rendszerek funkcionális tesztelése, valamint a nagy sűrűségű gyártási tesztkörnyezetek.

Főbb jellemzők:

Moduláris architektúra

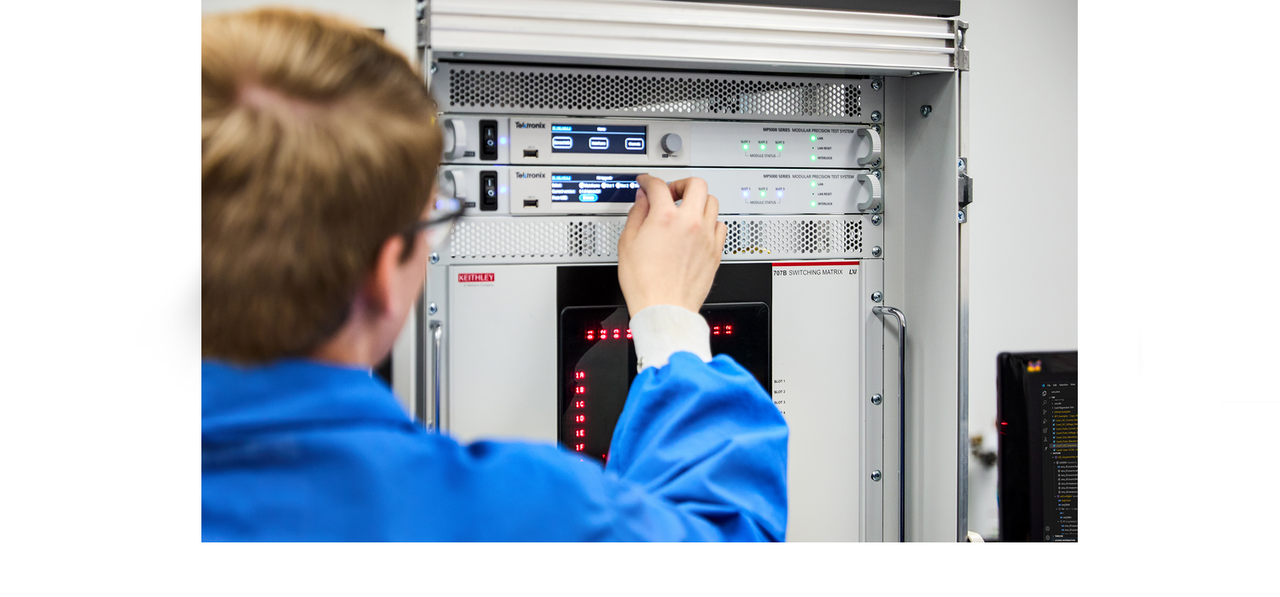

• 1U rackbe szerelhető ház 3 hátulról elérhető modulhellyel
• Készülékenként akár 6 csatornát is támogat
• SMU és PSU modulok keverése és párosítása rugalmas konfigurációkhoz
• Cserélhető modulok a mainframe eltávolítása/kikapcsolása nélkül

Nagy teljesítményű PSU modul

• 2 csatorna, 50W, 50V/5A (bipoláris)
• Távérzékelés, kimeneti leválasztó relé, OVP/OCP
• Elkülönített csatornák soros/párhuzamos összekapcsoláshoz

SMU modul főbb jellemzői és előnyei

• 2 csatorna, 60V, 1,5A, 30W
• felbontás akár 100 femtoamperig
• 1 MSa/s mérési sebesség tranziens rögzítéshez

Fejlett automatizálás és szoftver

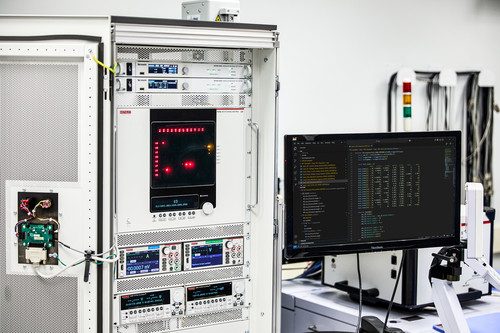

• TSP Toolkit (Visual Studio kód alapú IDE, műszeren belüli szkript hibakeresés, automatizált TSP szkript generálás csatorna szinkronizálással)
• Illesztőprogram támogatás: Python, LabVIEW, IVI, SCPI-kompatibilis
• Webes felület: Böngésző alapú vezérlés és monitorozás

Csatlakoztathatóság és integráció:

• TSP-Link: Akár 32 mainframe szinkronizálása
• 18 digitális I/O csatlakozó hardverhez kézfogás
• USB 3.0 és 1 gigabites Ethernet a gyors adatfolyamhoz
