Új 12 bites oszcilloszkópok UNI-T MSO3000HD

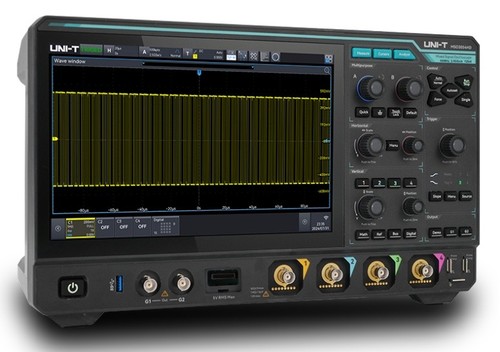

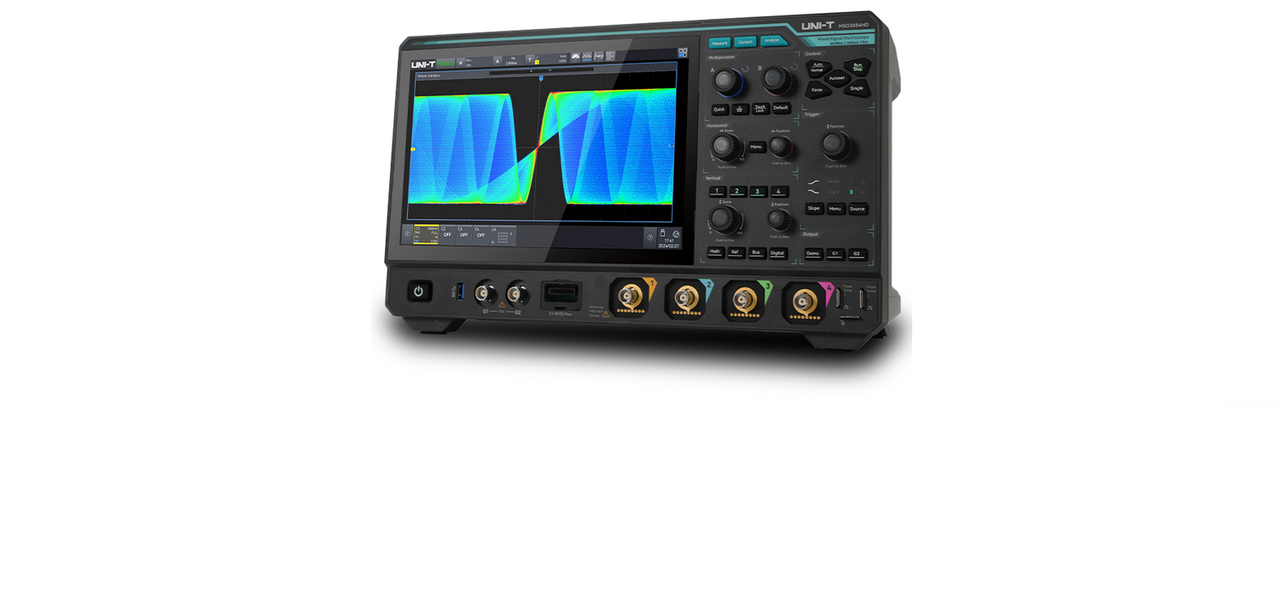

Az UNI-T MSO3000HD egy nagy felbontású oszcilloszkóp, amely 4 analóg csatornával, egy 16 csatornás logikai analizátorral és egy 2 csatornás tetszőleges hullámforma-generátorral rendelkezik. Az R12™ 12 bites felbontású ADC-vel felszerelve, az ERES (fokozott felbontás) segítségével a felbontás 16 bitre növelhető. Maximális mintavételi sebessége 2,5 GSa/s, memóriamélysége 500 Mpts, hullámforma-rögzítési sebessége pedig 1 500 000 wfms/s, így kiváló minőségű hullámforma-elemzést biztosít.

Az MSO3000HD sorozat 3 modellt tartalmaz:

• MSO3024HD 4 csatornás 12 bites 200 MHz-es oszcilloszkóp
• MSO3034HD 4 csatornás 12 bites 350 MHz-es oszcilloszkóp
• MSO3054HD 4 csatornás 12 bites 500 MHz-es oszcilloszkóp

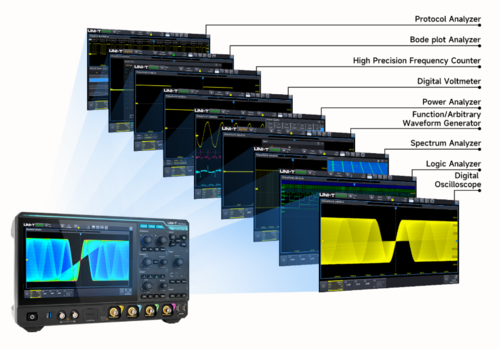

Az UNI-T MSO3000HD oszcilloszkópok 12 bites AD konverterekkel vannak felszerelve, amelyek lehetővé teszik a felbontás további, akár 16 bites növelését ERES (fokozott felbontású) mód használatával. Ezek a műszerek sokkal többet kínálnak a standard oszcilloszkóp funkciókon túl. Emellett protokoll analizátort, bode diagram analizátort, függvény/tetszőleges generátort, számlálót, digitális voltmérőt, teljesítmény analizátort, logikai analizátort (16 csatorna) és spektrum analizátort is kínálnak.

Az oszcilloszkóp 54 automatikus mérést kínál, amelyek több dimenziót is lefednek, például feszültséget, frekvenciát, fázist és teljesítményt. Emellett fejlett paraméterstatisztikákat és trendgrafikon-vizualizációs elemző funkciókat is integrál.

A protokollanalizátor 12 típusú protokollt támogat, beleértve az UART, I2C, SPI, CAN, CAN-FD, LIN, FlexRay, SENT, I2S (Audio-I2S, Audio-LJ, Audio-RJ), MIL STD 1553, ARINC 429 és Manchester szabványokat. Kevesebb mint 1 másodperc alatt dekódol 200 millió adatot, és innovatív módon támogatja a négy buszos egyidejű elemzést, gyors és mélyreható protokollelemzési megoldásokat kínálva összetett rendszerekhez.

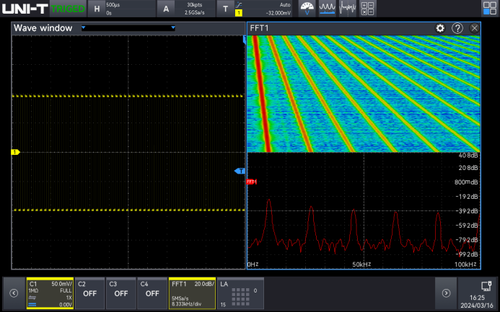

A spektrumanalizátor hardveres gyorsítási technológiát alkalmaz, akár 4 millió pont FFT-vel, amelyek egyszerre futnak 4 csatornán. Peak search, frequency domain markeek és waterfall display teszi az összetett jelek mélyreható elemzését.
