Új mágneses erőtér generátor és immunitásteszter a Haefely-től: bemutatkozik a MAG 1000

A Haefely bemutatta nagyteljesítményű MAG 1000 táphálózati teszterét, amely az IEC 61000-4-8 szabvány alá tartozó valamennyi mérést támogatja. A műszer többek között alkalmas annak megállapítására is, hogy egy közeli mágneses tér a vizsgált berendezés szabályszerű működését befolyásolja-e.

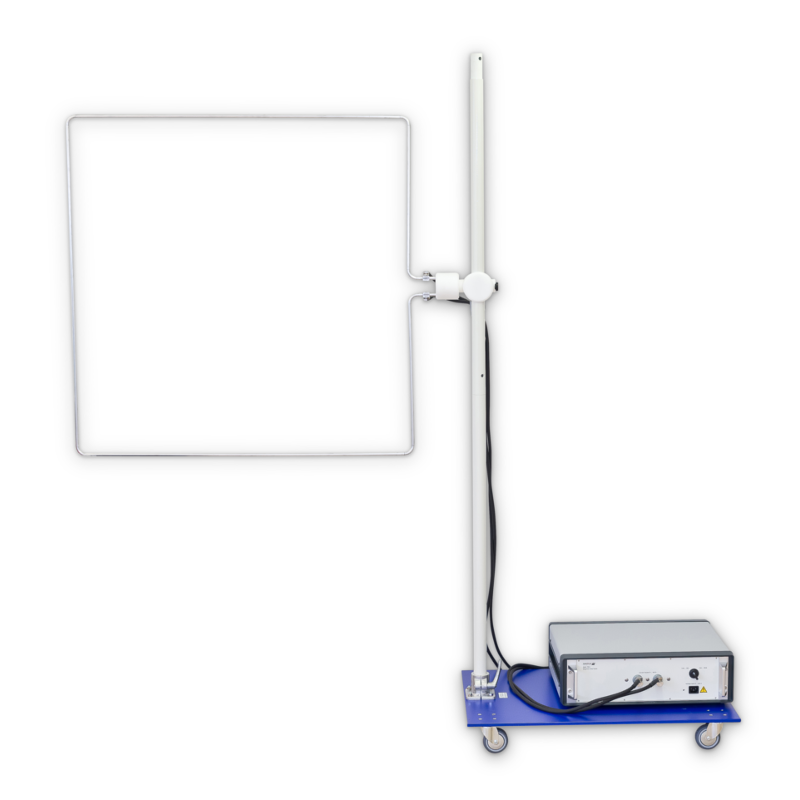

A MAG 1000 egy 1x1 méter befoglaló méretű, 90 fokban elforgatható keretantennával rendelkezik. Az eszköz integrált tápegysége miatt külsőre nincs is szükség, a műszer egyszerű interfészén pedig minden releváns paraméter gyorsan, egyértelműen beállítható.

A mágneses erőtér nagysága a tekercs közepén, ±3 dB szórással kerül meghatározásra. A mágneses erőtér a tekercs síkjára nézve ortogonális. A mérendő eszköz maximális méretét (amely 0,6×0,6×0,5 méter) a tekercs méretei határozzák meg. A MAG 1000 vertikális és horizontális síkú tesztelésre is alkalmas azáltal, hogy a keretantenna az állványon elforgatható. A MAG 1000 rövid és hosszú időtartamú (folyamatos) mérésekhez is felhasználható, ezáltal önmagában ideális platformot valósít meg az IEC 61000-4-8 és kapcsolódó (hasonló) szabvány szerinti mérésekhez.

A MAG 1000 segítségével akár 1100 A/m erősségű mágneses erőteret lehet generálni 50 vagy 60 Hz frekvenciával.
