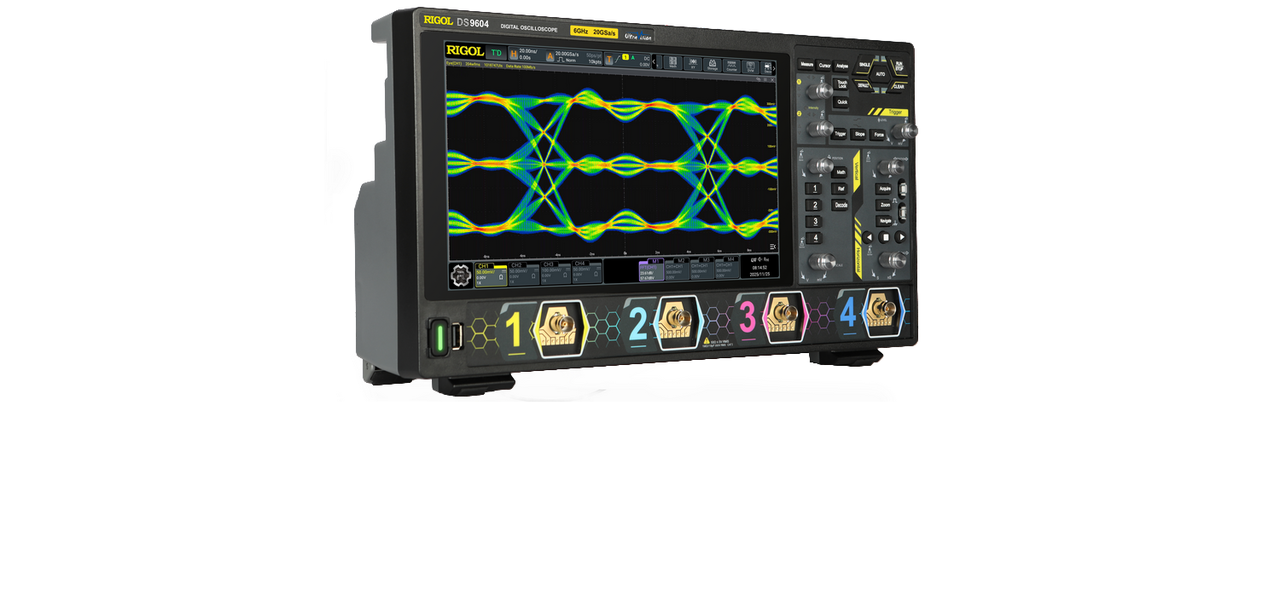

Rigol DS9000 oszcilloszkópok

A RIGOL DS9000 egy új, nagy teljesítményű digitális oszcilloszkóp család, amely akár 6 GHz-es sávszélességet is képes biztosítani 4 analóg csatornán. A RIGOL saját fejlesztésű platformján alapul, kiváló jelhűséget és alacsony zajszintet biztosít. Nagyméretű, 10,1 hüvelykes HD kapacitív érintőképernyővel rendelkezik, és fejlett funkciókat támogat a protokollelemzéshez és a megfelelőségi teszteléshez.

Főbb jellemzők:

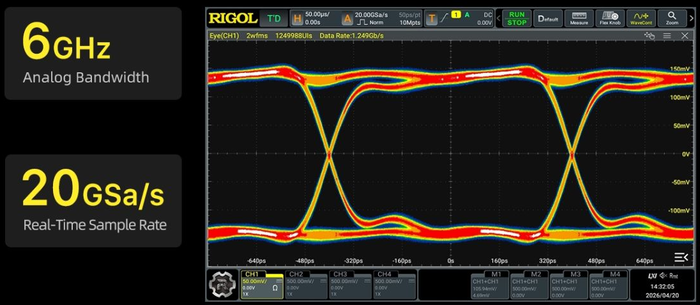

• Akár 6 GHz-es analóg sávszélesség és 20 GSa/s valós idejű mintavételi frekvencia
• GaN (gallium-nitrid) elektronikus csillapító a hagyományos mechanikus csillapító helyett
• RIGOL saját fejlesztésű chipset - Akár 2 Gpts mély tárolást támogat
• Max. hullámforma-rögzítési sebesség 1 000 000 wfms/s gyors rögzítési módban
• Szemdiagram/jitter elemzés
• USB2.0, Ethernet, Automotive Ethernet, MIPI D-DHY megfelelőségi teszt
• Kompakt kialakítás, mindössze 5,3 kg

A Rigol DS9000 oszcilloszkóp család 5 modellt tartalmaz, és a nettó ára 6.999,- EUR kezdődik:

Speciális funkciók:

Soros busz dekódolás – akár 4 soros busz egyidejű dekódolása, standard buszok – RS232/UART, I2C, SPI, CAN, opcionális buszok – CAN-FD, FlexRay, I2S, LIN, MIL-STD-1553B, SENT.

Szemdiagram – automatikus szemdiagram paraméter, mérés, maszkteszt funkció.

Jitter mérés, beleértve a jiiter komponens elválasztását.

Protokoll megfelelőségi tesztek USB 2.0, Ethernet 100/1000Base-T, MIPI és 100/1000M Automotive Ethernet szabványokhoz is elérhetők.

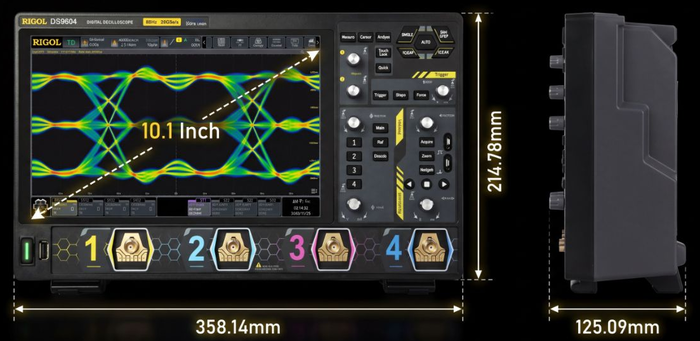

A Rigol DS9000 oszcilloszkópok 10,1 hüvelykes érintőképernyővel, külső kijelző csatlakoztatásához HDMI csatlakozóval, USB és LAN 10/100/1000M portokkal rendelkeznek.
