Új Pasternack csőtápvonalas alkatrészek

A Pasternack új, változtatható értékű csillapító termékcsaládot mutatott be, amelyek 110 GHz frekvenciáig kínálnak megoldásokat és készletről folyamatos elérhetőséget biztosítanak. Az új termékcsaládban 5 különböző modell található meg jelenleg, amelyek a 33 … 110 GHz frekvenciatartományt fedik le öt különböző sávot támogató modellben

Az elektronikai fejlesztés során ezeket a változtatható értékű csillapítókat gyakran használják a rendszertervek laboratóriumi fejlesztésére és ellenőrzésére. Az új milliméter-hullámú, változtatható csillapítókkal a fejlesztőmérnökök ellenőrizhetik a fejlesztett rendszer viselkedését különböző jelszintek mellett, továbbá lehetőséget biztosítanak a rendszer számára optimális jelteljesítmény meghatározására is.

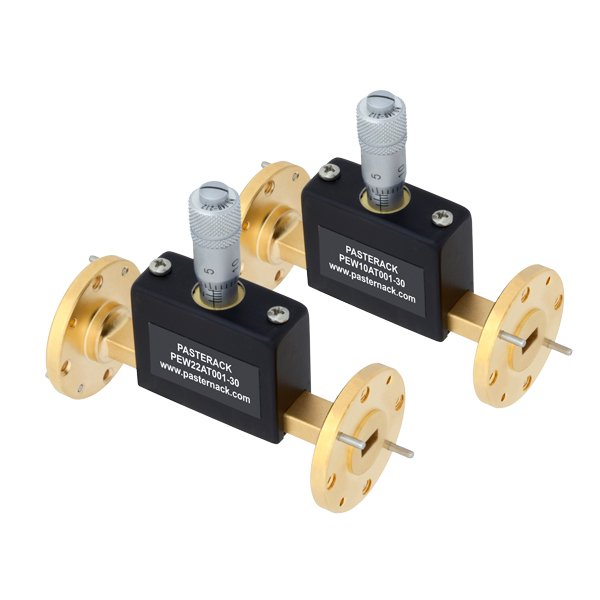

A Pasternack új csőtápvonalas csillapítóinak névértéke 0 … 30 dB között állítható a támogatott frekvenciatartományban. Az új csillapítók további különlegessége, hogy a csillapítás szintje mikrométerrel állítható, amely kiváló megismételhetőséget, vagyis az adott csillapítási szintek pontos, ismételt beállíthatóságát teszi lehetővé. A csillapítók átviteli görbéje rendkívül lapos a teljes frekvenciatartományban. További információ az új termékcsalád hivatalos termékoldalán.

A Pasternack bemutatott egy másik termékkategóriát is. Az új csőtápvonalas, zérus-előfeszültségű, nagyteljesítményű detektorokat optimális teljesítményre tervezték a Ka, Q, U, V, E és W frekvenciasávokra. Ezeket a detektorokat széles körben használják űripari, haditechnikai és high-end kereskedelmi távközlési alkalmazásokban mérőműszereknél, teljesítménymérésnél és ­­-monitorozásnál, közvetlen detektoros vevőknél, nagyfrekvenciás kommunikációtechnikai rendszereknél, radaroknál, műholdas távközlési rendszerekben, pont-pont rádióknál, adatkapcsolati rendszereknél és K+F alkalmazásokban.

Az új Pasternack csőtápvonalas detektorcsaládban jelenleg 6 különböző modell szerepel, amelyek különböző lépcsőkben lefedik a 26,5 … 110 GHz frekvenciatartományt. A detektorok bemeneti portja a népszerű, csőtápvonalas alkalmazásokban szabványos WR-28 … WR-10, a video kimeneti port pedig SMA mama csatlakozón került fizikai megvalósításra. A detektor áramkörökben nagyteljesítményű, GaAs Schottky-diódák működnek, rendkívül alacsony átmeneti kapacitással. Az eszközök érzékenységi ingadozása minimális, ezért frekvenciaválasz görbéjük a teljes frekvenciatartományban lapos. További információ az új termékcsalád hivatalos termékoldalán.
