Az úttörő PicoScope 3000E sorozat

13.06.2024 10:32

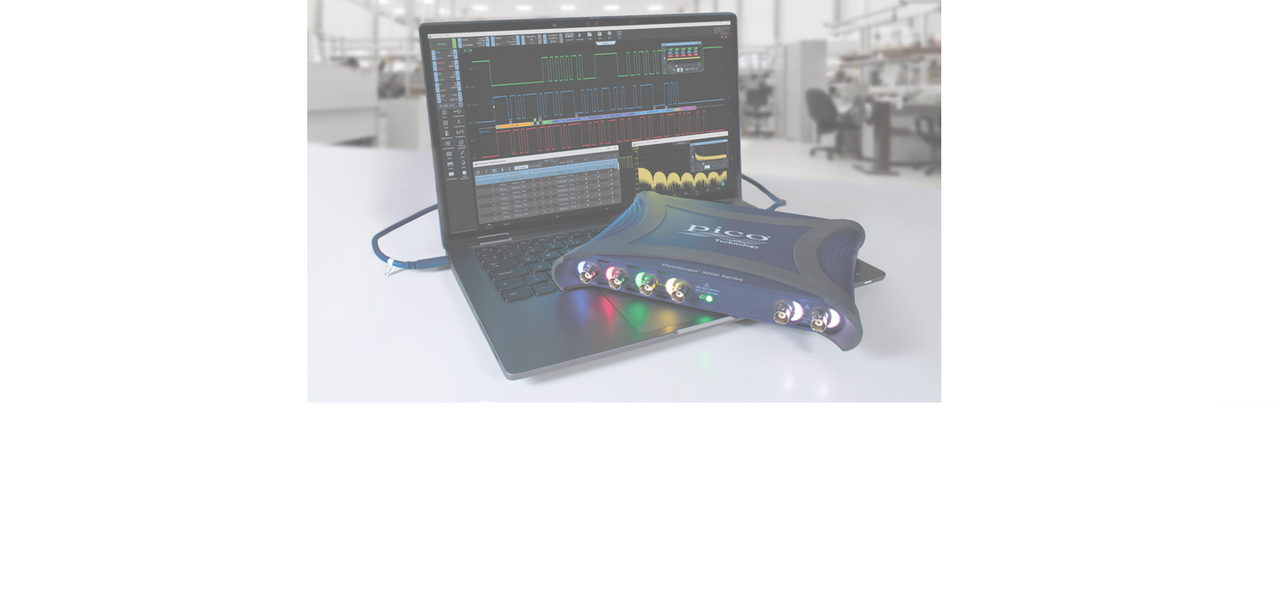

Új PicoScope 3000E oszcilloszkópok

A Pico ismét újradefiniálja a PC-alapú oszcilloszkópokat, akár 500 MHz sávszélességgel és 5 GS/s mintavételezési sebességgel, kompakt, hordozható, USB-üzemű csomagban. A PicoScope 3000E sorozat olyan USB-üzemű PC-oszcilloszkópok sorozata, amelyek kicsik, könnyűek, hordozhatók és nagy teljesítményű specifikációkkal rendelkeznek, amelyek ideálisak a fejlett elektronikával és különféle beágyazott rendszertechnológiákkal foglalkozó mérnökök számára, akár laboratóriumban, akár útközben. Támogatott a fejlett PicoScope 7 szoftver által. A Test and Measurement szoftverrel támogatott PicoScope 3000E sorozat lehetővé teszi az összetett analóg és teljesítményelektronikai tervek gyors, költséghatékony hibakeresését és teljesítményének validálását. Emellett ideális csomagot kínál számos más alkalmazáshoz is, beleértve a beágyazott rendszerek tervezését, a kutatást, a tesztelést, az oktatást, a szervizelést és a javítást.

Nagy sávszélesség, nagy mintavételi sebesség, mély memória

A 350 MHz (PicoScope 3417E) és 500 MHz sávszélességű (PicoScope 3418E) modellek jelenleg 5 GS/s valós idejű mintavételi sebességgel állnak rendelkezésre, lehetővé téve a nagyfrekvenciás jelek részleteinek részletes megjelenítését. A PicoScope 3000E sorozat az iparágban egyedülálló 2 GSa rögzítőmemóriát kínál. Alternatívaként a memória szegmensekre osztható (akár 40.000), így több ezer hullámforma rögzíthető gyors egymásutánban a hullámforma-pufferbe.

Nagy felbontás az alacsony szintű jelekhez

A PicoScope 3000E 8 vagy 10 bites felbontást kínál, amely tovább növelhető 14 bitesre és 1 mV/div bemeneti érzékenységre. Emellett sokkal szélesebb szűrőkészlettel rendelkezik (20 MHz, 50 MHz, 100 MHz, 200 MHz), mint más szkópok. Például a 10 bites üzemmód és a 20 MHz-es szűrő kombinációja lehetővé teszi, hogy nagyon kis jeleket is meg lehessen nézni, akár 23 µV RMS zajszint mellett.

Soros buszdekódolás és protokollelemzés

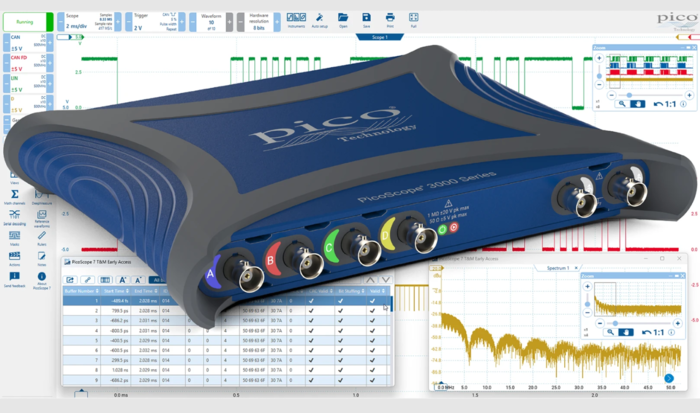

A PicoScope képes dekódolni az 1-Wire, 10BASE-T1S, ARINC 429, BroadRReach, CAN, CAN FD, CAN J1939, CAN XL, DALI, DCC, Differential Manchester, DMX512, Ethernet 10BASE-T, Extended UART, Fast Ethernet 100BASE-TX, FlexRay, I2C, I2S, I3C BASIC v1. 0, LIN, Manchester, MIL-STD-1553, MODBUS ASCII, MODBUS RTU, NMEA-0183, Parallel Bus, PMBus, PS/2, PSI5 (érzékelő), Quadrature, RS232/UART, SBS Data, SENT Fast, SENT Slow, SENT SPC, SMBus, SPI-MISO/MOSI, SPI-SDIO, USB (1. 0/1.1) és a Wind Sensor protokoll adatai alapfelszereltségként, további protokollok pedig fejlesztés alatt állnak és a jövőben elérhetőek lesznek, ingyenes szoftverfrissítésekkel.

SuperSpeed® USB-C® csatlakozás

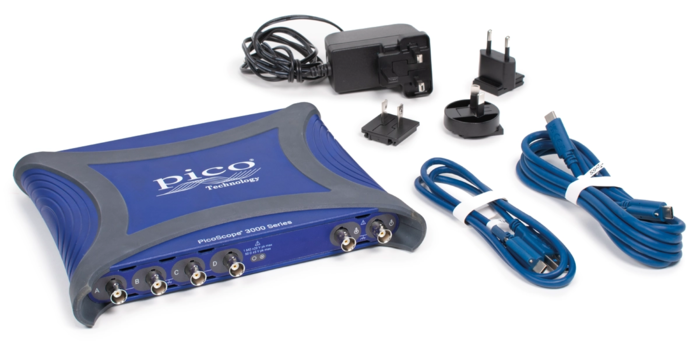

A PicoScope 3000E sorozatú műszerek USB-C aljzattal rendelkeznek mind a gazdaszámítógéphez való csatlakozáshoz, mind a külső hálózati adapterhez (ha szükséges). Az USB-C villámgyors hullámformák mentését biztosítja, miközben a mellékelt USB-A-C adapterkábel segítségével megmarad a régebbi USB-szabványokkal való kompatibilitás. A PicoSDK® támogatja a folyamatos USB-streaminget a gazdaszámítógép felé több mint 300 MS/s sebességgel.

Tetszőleges hullámforma- és funkciógenerátor

Minden PicoScope 3000E modell beépített funkciógenerátorral rendelkezik, amely a 100 μHz-től 20 MHz-ig terjedő frekvenciatartományt fed le. Minden modell tartalmaz továbbá egy 14 bites, 200 MS/s sebességű önkényes hullámforma-generátort (AWG). Az AWG hullámformák létrehozhatók vagy szerkeszthetők a beépített szerkesztővel, importálhatók oszcilloszkóp nyomvonalakból, betölthetők táblázatkezelőből vagy exportálhatók CSV-fájlba.

További információ az új PicoScope 3000E sorozatról az alábbiakban található:

A PicoScope 3417E 350 MHz-es változatának webáruházi oldala
A PicoScope 3418E 500 MHz-es változatának E-shop oldala
PicoScope 3000E adatlap
PicoScope 3000E bemutatkozó videó

  •
