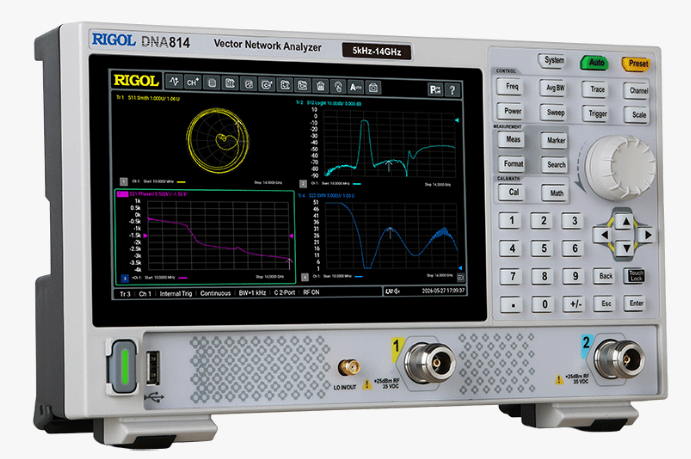

Rigol DNA800 vektoros hálózatianalizátorok

A Rigol DNA800 vektoros hálózatanalizátorok kompakt, hordozható műszerek, kétportos felépítéssel és 5 kHz-től 14 GHz-ig terjedő frekvenciatartománnyal, amelyek átfogó S-paraméter- és impedanciaméréseket tesznek lehetővé. A jellemző 115 dB-es dinamikatartománnyal, 1 Hz és 10 MHz közötti IF sávszélességgel, valamint mindössze 0,005 dB rms zajszinttel ezek a készülékek tökéletes megoldást nyújtanak passzív alkatrészek, szűrők, nyomtatott áramköri lapok vezetékei és kábelek teszteléséhez. Nettó 2.699,- EUR ártól kezdődnek, így gyakorlatilag minden RF-mérnök megengedheti magának saját hálózati analizátorát.

Főbb paraméterek

• Frekvenciatartomány: 5 kHz – 4,5 / 8,5 / 14 GHz
• 2 port teljes S-paraméter (S11/S12/S21/S22) és impedancia méréssel
• Dinamikatartomány 115 dB (tipikusan 125 dB)
• Zaj 0,005 dB rms
• IF sávszélesség 1 Hz – 3 MHz

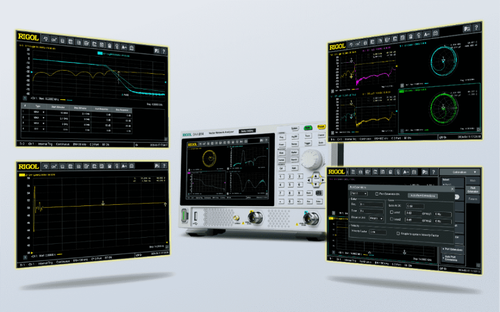

Speciális funkciók

• TDA (időtartomány-elemzés)
• DTF (hiba távolsága)
• Fixture de-embedding
• Mask tesztek

Kalibrálási lehetőségek

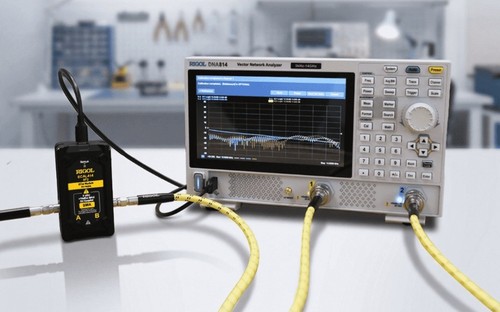

• Elektronikus és mechanikus kalibráló készletek
• Széles körű kalibrálási módszerek támogatása – SOLT, Response Short, Response Open, OSL, Enhanced Response 1–2, Response Through

Kompakt méretek, csatlakozási lehetőségek

• Súly mindössze 1,9 kg
• USB-táplálás USB-C interfészen keresztül (a műszer tápellátása powerbank segítségével terepi teszteléshez)

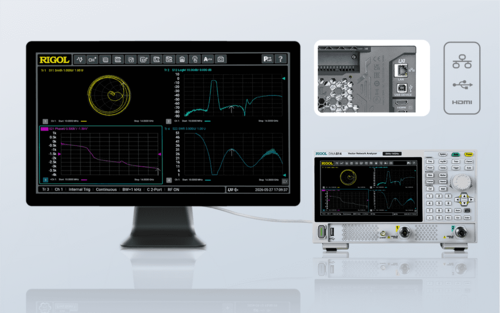

• HDMI interfész külső monitor csatlakoztatásához
• LAN és USB interfészek távvezérléshez (szabványos SCPI)

Típusok és árak

• DNA804 vektoros hálózatanalizátor 5 kHz – 4,5 GHz … 2 699,- EUR
• DNA808 vektoros hálózatanalizátor 5 kHz – 8,5 GHz … 4 699,- EUR
• DNA814 vektoros hálózatanalizátor 5 kHz – 14 GHz … 7 699,- EUR

Az árak az áfát nem tartalmazzák
